고성능 증기 챔버 방열판

제품 소개: Vapor Chamber Liquid Cooling은 작동 원리에서 기술적으로 히트파이프와 유사하지만 열전도 모드에서 약간의 차이가 있습니다. 히트파이프는 1상 열 솔루션인 반면 Vapor Chamber Liquidcooling은 2상 열 솔루션이므로 Vapour...

문의 보내기 채팅하기

제품 소개

제품 소개:

Vapor Chamber Liquid Cooling은 작동 원리에서 히트파이프와 기술적으로 유사하지만 열전도 모드에는 약간의 차이가 있습니다.

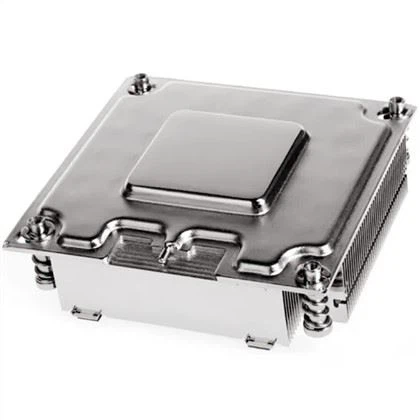

히트파이프는 1상 열 솔루션인 반면 Vapor Chamber Liquidcooling은 2상 열 솔루션이므로 Vapor Chamber 효율성이 더 높습니다. 증기 챔버는 알루미늄 또는 구리 방열판과 통합될 수 있으며, 이 조합은 새로운 마이크로 액체 냉각 시스템을 만듭니다. 가장 간단한 방법은 압출 방열판의 베이스에 증기 챔버를 납땜하는 것입니다. 보다 열적으로 효율적인 방법은 스탬핑된 핀 스택을 증기 챔버의 표면에 직접 납땜하는 것입니다. 치수 무결성을 개선하기 위해 이러한 핀은 종종 지퍼 핀이라고 하는 잠금 탭으로 상호 연결됩니다.

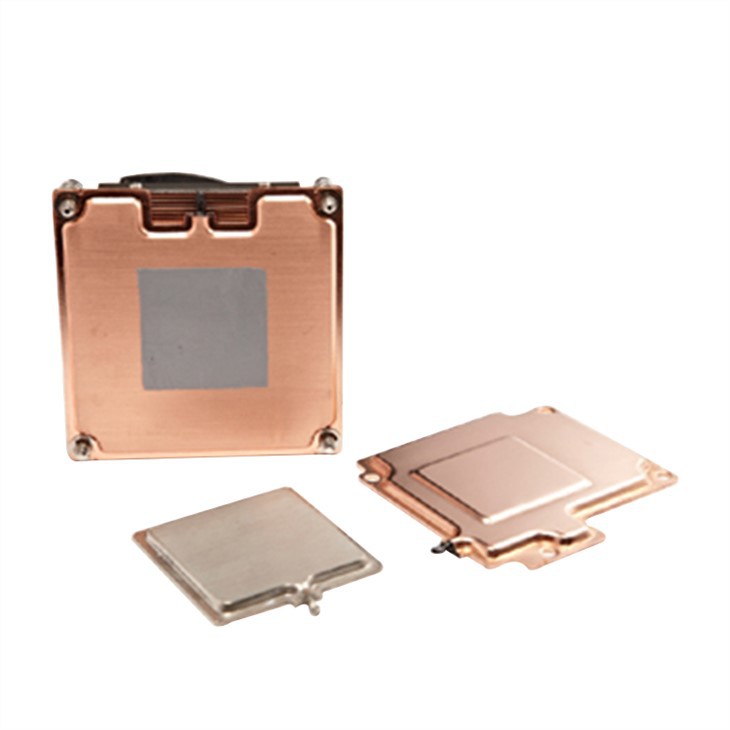

Copper Vapour Chamber Heatsink-1

이점 및 이점:

1. 낮은 열 저항, Rca는 30mm*30mm 열원 크기로 300W 전원 입력에서 0.05도/W까지 낮출 수 있습니다.

2. 필요한 다양한 용도로 모든 크기와 모양에 맞는 유연한 디자인.

3. 제한된 설계 공간에서 더 많은 열 성능을 높입니다.

4. 퍼짐 저항을 완화하여 장치를 더 시원하게 유지합니다.

명세서:

기술 개발 및 제조 공정이 개선됨에 따라 증기 챔버 액체 냉각은 이제 게임 장치, CPU, GPU, 노트북, 스마트폰, 통신 장치, 번개 응용 프로그램과 같은 다양한 영역에서 점점 더 많이 사용되고 있습니다. 아래 사양은 기술 참조용으로만 제공되며 맞춤형 설계에 대해서는 Sinda Thermal 엔지니어에게 문의하십시오.

애플리케이션	힘	크기 L x W(mm)	두께(mm)	재료
게임 콘솔	150 - 250W	150 x 150	3 – 5	Cu
통신 기지국	50 - 100W	100 x 100	2 – 4	Cu/Cu 합금
그래픽 카드	200 - 350W	220 x 90	2 – 4	Cu/Ti
섬기는 사람	200 - 400W	80 x 150	3 – 4	Cu
인버터(IGBT)	500 - 2000W	450 x 450	3 – 8	Cu
랩탑	15-25W	220 x 60	0.5	Cu 합금
휴대전화	5W	80 x 50	0.3 - 0.4	Cu 합금
휴대전화	5W	80 x 50	0.4	스테인레스 스틸
