Intel LGA4677 2U 표준 CPU 방열판

제품 소개: Intel LGA4677 1U 표준 CPU 방열판 방열판은 어떻게 작동합니까? 방열판은 전도, 대류 및 복사를 사용하여 장치 또는 열원에서 열을 주변 환경으로 전달합니다. 생성된 열은 높은 열 전도도 열을 통해 전도됩니다...

문의 보내기 채팅하기

제품 소개

부품 번호	SD-4677-2UM81-P	핀 두께	0.35mm
CPU 소켓	인텔 LGA4677	핀 피치	1.65 밀리미터
서버 시스템	2U 표준 서버	표준 홀 거리	102.5mm * 57.6mm
히트싱크 치수	118mm78mm63mm	히트싱크 소재	구리 및 알루미늄 베이스 + 알루미늄 핀+5 구리 히트파이프
티피디	300W	열 인터페이스 재료	Shin-ETSU,7921 또는 DOW CORNING,TC-5888 그리스, 0.15-0.2mm 두께

히트싱크는 어떻게 작동합니까?

히트 싱크는 전도, 대류 및 복사를 사용하여 장치 또는 열원에서 열을 주변 환경으로 전달합니다. 생성된 열은 에너지를 히트 싱크 핀으로 전달하는 높은 열 전도성 히트 싱크 베이스를 통해 전달됩니다. 히트 싱크 핀 추가 표면적은 전도로 주변 공기로의 열 전달을 증가시킵니다. 공기가 이러한 히트 싱크 핀 위를 지나갈 때 히트 싱크에서 열을 흡수하여 자연 대류 또는 팬이나 블로워를 사용한 강제 대류를 통해 대류시킵니다.

고밀도 핀과 더 많은 설계 유연성

고밀도 지퍼 핀 스택은 일반적으로 히트 싱크 베이스 또는 일련의 히트 파이프에 납땜, 브레이징 또는 에폭시 처리되어 포괄적인 열 관리 어셈블리를 만듭니다. 지퍼 핀은 핀의 상단과 하단 모두에서 결합되므로 스키빙 또는 폴딩 핀과 같은 다른 핀 유형에 비해 더 높은 기계적 안정성을 제공합니다.

다양한 성능 요구 사항에 대해 Sinda Thermal은 방열판 성능 개선에 대한 고객의 요구를 최적화하기 위해 유연한 방열판 설계를 지원할 수 있습니다.

납땜/용접 공정은 어떻게 성능을 개선합니까?

리플로우 솔더링은 히트싱크 조립의 주요 공정 중 하나입니다. 리플로우 솔더링은 주로 조립된 열 부품을 용접하고, 솔더 페이스트를 가열하여 녹여 부품을 용접한 다음, 리플로우 솔더링의 냉각을 통해 솔더 페이스트를 냉각하여 구성 요소와 솔더 페이스트를 함께 응고시키고 열 구성 요소 간의 열 저항을 감소시키는 데 사용됩니다.

원래 솔더 페이스트는 금속 주석 가루와 플럭스와 같은 일부 화학 물질과 혼합되지만 그 안의 주석은 작은 주석 비드로 독립적으로 존재한다고 할 수 있습니다. 리플로우로와 같은 장비를 통과한 후 여러 온도 구역과 다른 온도를 거친 후 온도가 217도 이상이 되면 그 작은 주석 비드가 녹습니다. 플럭스 등의 촉매 작용을 통해 무수한 작은 입자가 하나로 녹습니다.

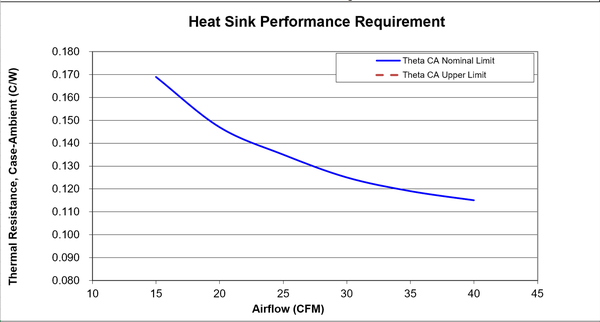

히트싱크 열 성능 사양

모든 생산 성능 검증에는 골든 샘플 또는 한계 샘플이 필요하며, 품질 사양은 출하 전 안정적인 성능 히트싱크 생산을 위한 참조 데이터로 정의되고 사용됩니다.

다양한 테스트 장비, 테스트 방법, 주변 온도에 따라 실제 테스트 데이터는 다를 수 있으며, 나열된 히트싱크 열 성능 사양은 단지 참조용입니다.
