알루미늄 지퍼 핀 증기 챔버 CPU 쿨러

우리 공장을 방문하려면 내비게이션 라인 ''공장 온라인 방문''을 클릭하십시오.

최근 몇 년 동안 전자 부품은 점점 더 발전하고 있으며 소형화 및 고전력 소비 추세입니다. 전자 부품 과열로 인한 성능 저하 문제를 해결하기 위해 고전력 전자 장치의 경우 히트 파이프 2상 냉각 장치는 상 변화에 의해 발생하는 큰 열전도율로 인해 효율적인 열 전달 장치가 되었습니다. 그러나 CPU의 열 유속과 같은 일부 특수한 조건의 경우 히트 파이프가 열을 적시에 제거할 수 없었기 때문에 전자 부품을 고정하기 위해 열을 더 빠르게 확산할 수 있는 열 구성 요소가 필요하며 이를 해결하기 위해 증기 챔버가 발명되었습니다. 열 문제 유형.

새로운 유형의 2상 흐름 열 기술인 증기 챔버는 높은 열전도율, 우수한 온도 균일성 및 가역 열 흐름 방향의 장점을 가지고 있습니다. 기존 히트 파이프의 작은 접촉 면적, 큰 열 저항 및 고르지 않은 열 흐름 밀도 문제를 극복합니다. 전자 산업에서 열 유속 밀도가 높은 전자 장치의 방열 문제를 해결하는 효과적인 방법 중 하나가 되십시오.

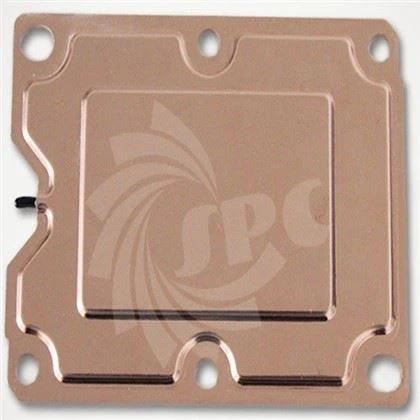

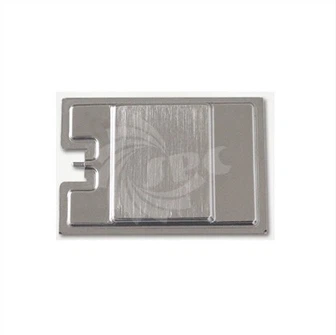

증기 챔버는 닫힌 공동, 모세관 구조 및 작동 유체로 구성됩니다. 챔버의 효율적인 열 교환 성능을 보장하기 위해 외부 쉘은 일반적으로 열전도율이 높은 재료, 일반적으로 구리로 만들어지며 액체 흡수 코어가 내부 벽 주위에 부착됩니다. 압력 저항 요구 사항을 충족하기 위해 일부 증기 챔버는 솔리드 컬럼, 소결 컬럼 또는 솔리드 컬럼의 외부 표면에 부착된 심지로 소결 링을 형성하도록 설계되었습니다.

 증기 챔버의 작동 원리

Vapor Chamber 바닥에 열을 가하면 열증가에 의해 액체가 증발하고, Vapor는 용기의 상부로 상승하여 결로를 발생시키고, 액체는 Wick의 모세관력에 의해 증발면으로 되돌아와 형성 순환. 기존 히트 파이프와 비교하여 증기 챔버의 축 방향 치수가 크게 단축되어 작동 매체의 흐름 저항 손실과 축 방향 열 저항이 감소합니다. 동시에 방사형 크기가 증가하여 증발 표면과 응축 표면의 면적이 크게 증가하고 확산 열 저항이 작아지고 온도 균일성이 높아집니다. 이 특수 구조는 증기 챔버의 방열 능력을 향상시키고 냉각된 전자 장비의 신뢰성을 높이며 제한된 공간에서 높은 열 흐름 하에서 온도 균일성 문제에 대한 새로운 솔루션을 제공합니다.

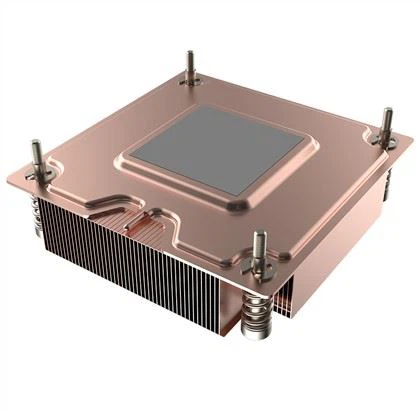

증기 챔버가 열을 흡수하고 신속하게 확산시킬 때 열을 공기로 발산하는 방법은 무엇입니까? 방열을 위해 열 표면을 확장하려면 핀이 필요합니다. 알루미늄은 더 나은 방열 재료이므로 일반적으로 알루미늄 지퍼 핀을 사용하여 증기 챔버와 납땜할 것입니다. 알루미늄 지퍼 핀 증기 챔버 CPU 냉각기는 증기 챔버의 열 전달 능력과 우수한 방열 능력을 결합한 완벽한 어셈블리입니다 알루미늄 지퍼 핀의 이러한 유형의 방열판은 높은 열유속 밀도 전자 부품의 열 요구 사항을 충족할 수 있습니다. 알루미늄 지퍼 핀 증기 챔버 CPU 냉각기는 전자 및 전기 분야에서 널리 사용됩니다.

Sinda Thermal은 증기 챔버 설계 및 제조 경험이 있습니다. 열 요구 사항이 있으면 언제든지 문의하십시오.
