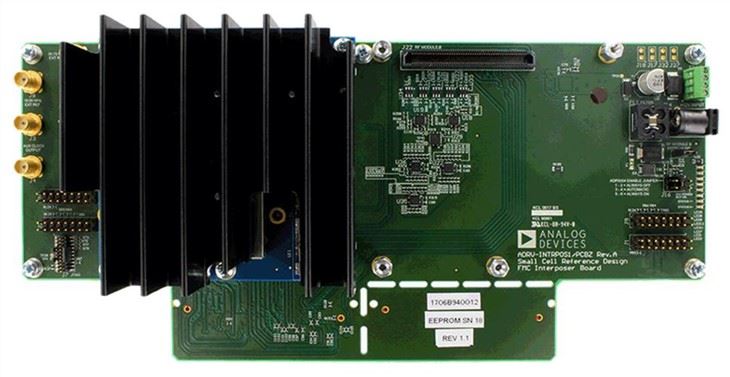

PCB 보드 카드 압출 방열판

우리 공장을 방문하려면 여기를 클릭하십시오

전자 부품은 작동할 때 열을 발생시킵니다. 열이 제 시간에 발산되지 않으면 온도가 계속 상승합니다. 온도가 일정 수준을 초과하면 부품이 고장나거나 타버릴 수 있습니다. 따라서 전자 부품의 열을 발산하는 것이 매우 중요합니다. 방열판을 장착할 수 있는 구성 요소의 경우 방열판은 방열에 매우 좋은 역할을 할 수 있습니다.

PCB 보드에는 열을 발생시키는 전자 부품이 많이 포함되어 있으므로 PCB 설계의 적절한 열 관리는 보다 안정적이고 경제적인 제품 장비를 생산하는 데 도움이 됩니다. PCB의 국부적인 과열은 종종 장치의 부분적 또는 완전한 고장으로 이어집니다. 열 고장은 PCB를 재설계해야 함을 의미합니다. 적절한 열 관리 기술을 사용하여 회로 기판을 보호하는 방법은 다음과 같습니다. 프로젝트에 도움이 되는 3가지 팁:

1, 효율적인 열 분배를 위한 PCB 레이아웃 설계

다양한 PCB 설계 기술을 사용하여 추가 비용 없이 열 분포를 제어할 수 있습니다. 다음은 몇 가지 디자인 제안입니다.

온도에 민감한 부품은 열 발생 장치 바로 위가 아닌 가장 추운 영역(예: 장치 바닥)에 배치해야 하며, 수평면에 여러 열 발생 부품을 엇갈리게 배치하는 것이 좋습니다.

동일한 인쇄회로기판의 열원은 발열 정도에 따라 최대한 가깝게 배치해야 합니다. 냉각 팬의 상류에는 내열성이 낮은 부품 또는 부품(예: 소신호 트랜지스터, 소형 집적 회로, 전해 콘덴서 등)이 배치될 수 있는 반면, 발열이 높은 부품 또는 고내열 부품(예: 파워 트랜지스터, 대규모 집적 회로 등) 등)은 냉각 흐름의 다운스트림에 배치해야 합니다.

2, 온도 측정 요소는 가장 정확한 온도 측정을 위해 가장 뜨거운 영역에 위치해야 합니다.

전력 손실 및 열 출력이 가장 높은 구성 요소는 열 손실이 최적인 위치에 배치해야 합니다. 근처에 방열판이 없는 한 PCB 모서리와 가장자리에 고온 부품을 놓지 마십시오. 전력 저항의 경우 가능한 한 더 큰 부품을 선택하고 PCB 기판 레이아웃을 조정할 때 방열을 위한 충분한 공간을 허용하십시오.

장치의 방열은 장치 내부의 기류에 크게 의존하므로 장치의 공기 순환을 설계에서 연구하고 구성 요소 또는 인쇄 회로 기판을 적절하게 배치해야 합니다.

수평으로 고전력 부품은 가능한 한 PCB 가장자리에 가깝게 배치하여 열 전달 경로를 단축해야 합니다. 수직 방향에서는 공기 반사 또는 열에 민감한 요소가 더 높은 구성 요소에 의해 차단되는 효과를 고려해야 합니다. 자연 대류 공기 냉각을 사용하는 장치의 경우 집적 회로(또는 기타 구성 요소)를 수직 또는 수평 순서로 배열하는 것이 가장 좋습니다.

또한 열 패드 및 PCB 비아를 추가하여 열 전도성을 개선하고 더 넓은 영역으로 열 전달을 촉진할 수 있습니다. 열 패드와 비아는 가능한 한 열원에 가까이 있어야 합니다. 비아는 기판의 다른 면에 있는 접지면으로 열을 전도하여 PCB 전체에 열을 고르게 분산시키는 데 도움이 됩니다.

3, 고열 장치에 방열판, 히트 파이프, 팬 추가

PCB에 발열 장치가 여러 개(3개 이하) 있는 경우 발열체에 방열판을 추가할 수 있습니다. 온도를 충분히 낮출 수 없는 경우 팬을 사용하여 냉각을 강화할 수 있습니다. 가열 장치의 수가 많을 때(3개 이상), 더 큰 방열판을 사용할 수 있으며 PCB 상의 가열 장치의 위치와 높이에 따라 더 큰 평면 방열판을 선택할 수 있습니다. 구성 요소의 크기에 따라 맞춤형 방열판을 사용할 수 있습니다. PCB 보드 카드의 경우 알루미늄 방열판 압출이 가장 널리 사용되는 열 솔루션입니다. PCB 보드 카드 방열판은 우수한 열 성능과 쉽게 제조할 수 있어야 하기 때문에 이 두 가지 점을 기반으로 6063 알루미늄 합금이 압출 방열판에 가장 적합한 선택입니다. , 이 두 가지 조건을 충족할 뿐만 아니라 비용 효율적이기 때문입니다.

압출이란 무엇입니까?

  알루미늄 압출은 알루미늄 막대를 적절한 온도로 가열한 다음 하드 툴링을 통해 압출 성형하여 얻은 일종의 프레임 프로파일입니다.

알루미늄 압출 방열판은 가장 간단하고 비용을 절감할 수 있는 방열판 중 하나입니다.

많은 낮은 TDP 응용 분야를 위한 열 솔루션으로 툴링 압출 및 CNC 가공 공정을 사용하여 맞춤형 및 반 맞춤형 공냉식 솔루션을 위한 수천 가지 싱크를 만들 수 있습니다.

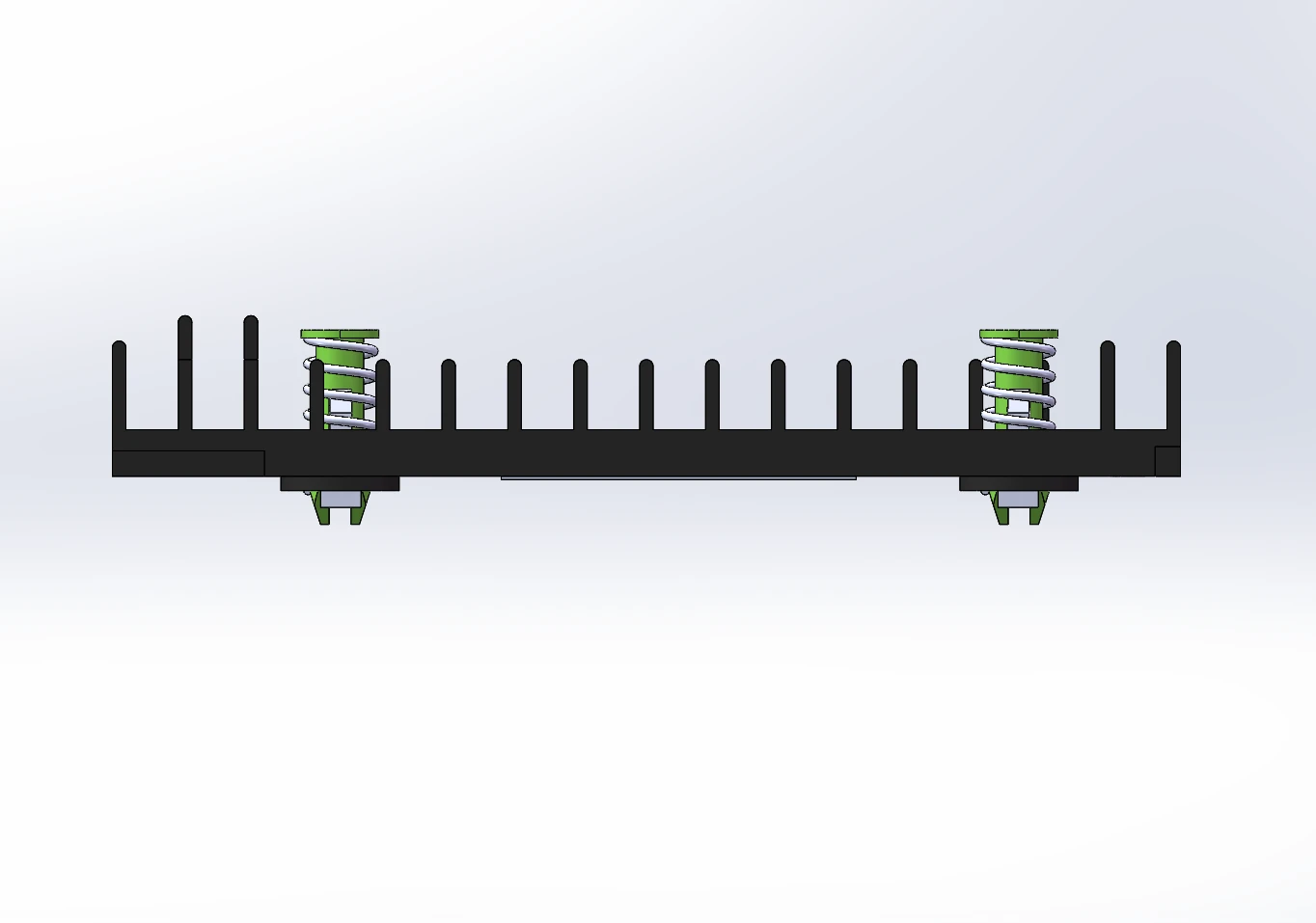

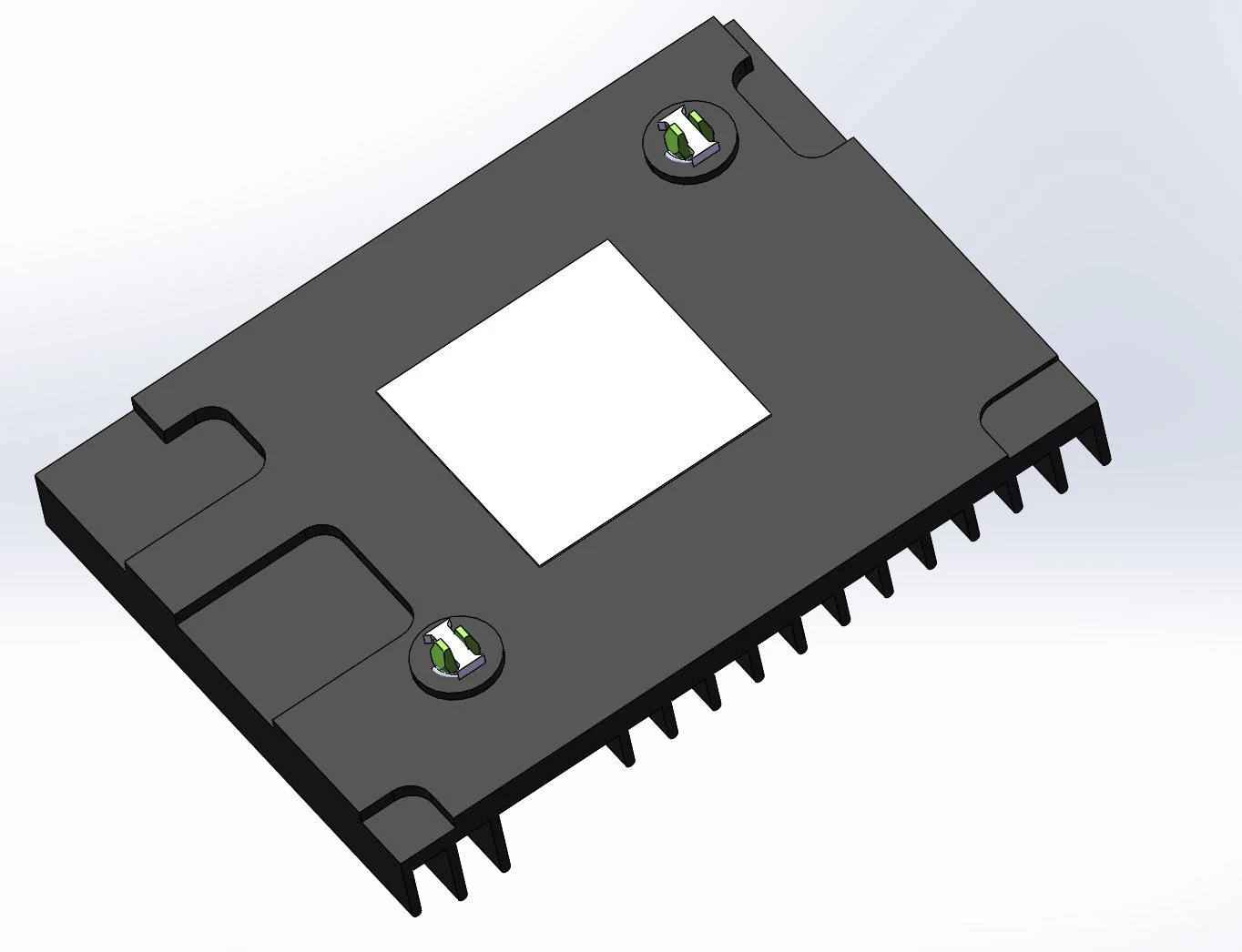

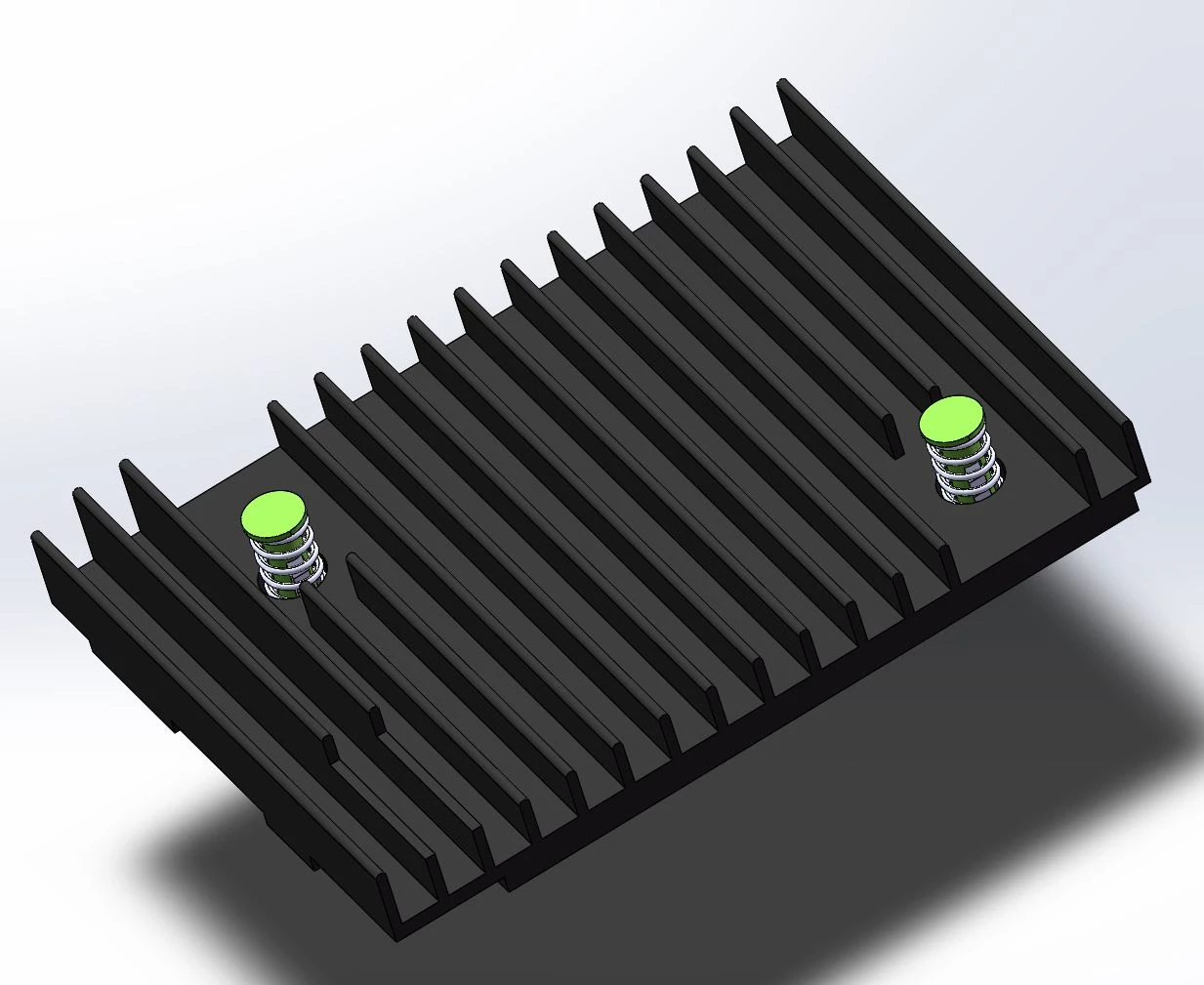

도면 사양:

제품 전시회:

인증:

회사 소개:

       Sinda Thermal은 2014년에 설립되었으며 중국 동관시에 위치하고 있으며 알루미늄 압출 방열판, 고성능 방열판, 구리 방열판, 스키브 핀 방열판, 스탬핑 핀 및 히트 파이프 방열판을 비롯한 다양한 방열판 및 귀금속 부품을 제공하고 있습니다. 많은 응용 분야에서 사용됩니다.
