그래픽 카드 방열판의 성능에 영향을 미치는 요인

현재 그래픽 카드의 성능이 크게 향상되었지만 전력 소비 및 열 발생 문제가 점점 두드러지고 있습니다. PC 호스트 중 그래픽 카드는 가장 큰 열 생성을 가진 하드웨어가되었으며 그래픽 카드의 방열판이 점점 커지고 있습니다. 현재 라디에이터의 90% 이상이 히트 파이프와 핀 용접 구조 라디에이터를 사용합니다.

히트 파이프 디자인 :

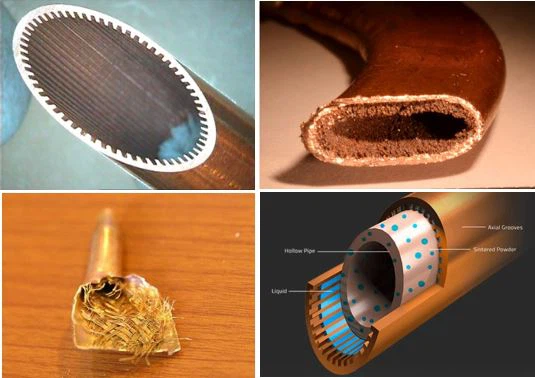

필요한 히트 파이프 굽힘 외에도 대부분의 히트 파이프는 가능한 한 똑바로 설계되어야하며 굽힘 정도는 상대적으로 작습니다. 히트 파이프 설계를 통해 직선 은 열 방출 성능에 훨씬 낫다. 굴곡이 너무 많아열 저항을 증가시키고 열 방출 효율을 줄입니다. 또한, 방열판 모듈의 성능 요구 사항에 따라, 제대로 다른 히트 파이프 직경을 선택하는 것이 중요하다, 길이, 열 파이프의 두께와 내부 구조.

구리 재료는 열을 더 빠르게 흡수하는 데 도움이 됩니다.

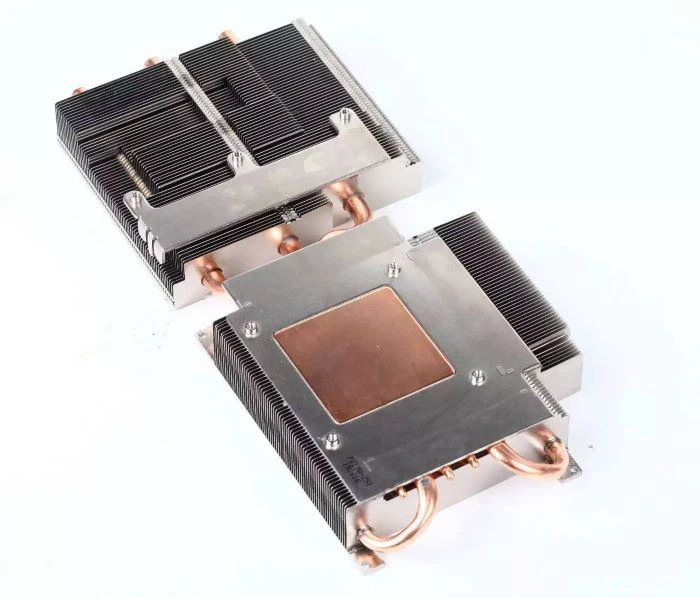

구리의 특정 열 용량은 알루미늄, 스테인레스 스틸 및 기타 재료보다 높습니다. 따라서 구리의 열 흡수 능력은 다른 일반적으로 사용되는 금속 재료보다 낫습니다. 그래픽 카드 방열판 설계에 구리 재료를 적절히 첨가하면 전반적인 성능에 도움이 됩니다. 순수 구리 베이스는 그래픽 카드 코어에서 방출되는 열을 흡수하기 위해 그래픽 카드 코어와 밀접한 접촉하고 있습니다. 열은 알루미늄 베이스 플레이트, 지느러미 및 열 파이프로 전송되며, 강제 대류 공기 냉각의 도움으로 열 방출이 가속화됩니다.

핀 스택 및 납땜 과정:

히트 파이프의 품질과 배열 외에도, 좋은 열 성능의 또 다른 중요한 요소는 지느러미의 가동률입니다. 라디에이터의 경우 GPU 코어에서 열을 안내하는 것은 한 가지입니다. 열 파이프의 응축 끝에서 지느러미로 의열을 효율적으로 안내하는 방법은 매우 중요한 링크입니다. 열 전도가 잘 이루어지지 않으면 히트 파이프 효율이 쓸모가 없습니다.

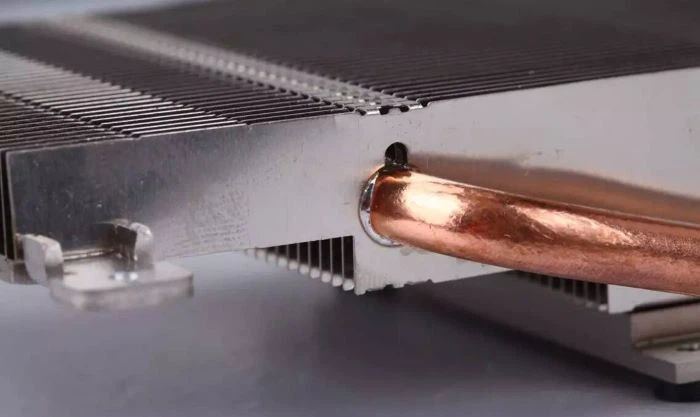

일반적으로 리플로우 납땜 기술은 히트 파이프와 지느러미를 직접 용접하는 데 사용되며, 이는 히트 파이프와 지느러미가 더 밀접하게 맞고 열 전도 효율을 향상시킵니다. "지퍼 핀"의 공정 설계 요구 사항은 매우 높습니다. 제조 공정 수준이 좋지 않거나 고르지 않은 지느러미 밀도를 분류하거나 개별 지느러미가 히트 파이프와 밀접하게 맞지 않으면 방열판 모듈의 전반적인 열 방출 성능이 크게 영향을 받습니다.
