노트북 열 디자인

얇음은 노트북 개발의 트렌드가 되었습니다. 열 방출의 관점에서, 얇음은 공간이 더 압축된다는 것을 의미합니다. 좁은 공간에서 내부 열을 빠르게 방출하는 방법은 노트북 컴퓨터의 성능에 매우 중요합니다.

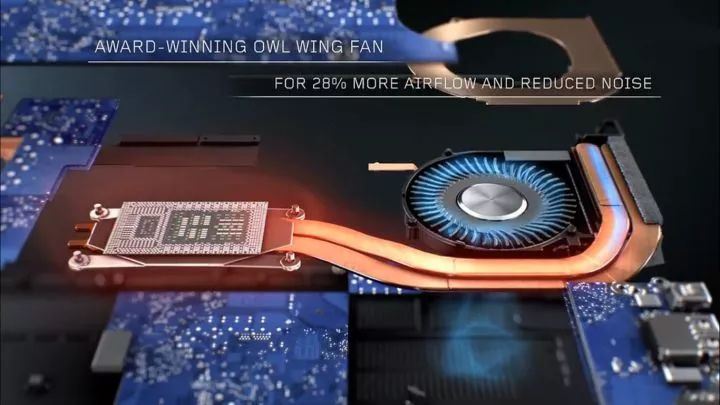

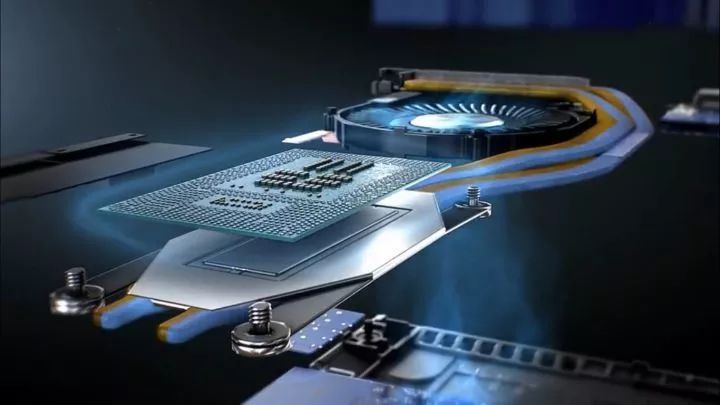

히트 파이프 + 팬 디자인은 현재 노트북 컴퓨터의 가장 일반적인 열 설계입니다. 가장 큰 장점은 코어 부품의 열이 열 파이프를 통해 방열판으로 빠르게 전달될 수 있고, 열을 팬을 통해 강제로 배출될 수 있다는 것입니다. 특수 구조가 있는 일부 수동 냉각(팬 없음) 제품을 제외한 거의 모든 노트북은 이 액티브 쿨링 솔루션을 채택합니다.  또한, 노트북 컴퓨터의 냉각 팬은 CPU, GPU 온도 또는 방열판의 온도에 따라 팬 속도를 자동으로 조정할 수 있는 자동 지능형 속도 조절 기술을 가지고 있다는 점을 고려할 때, 이러한 방식은 침묵의 효과를 얻을 수 있다.

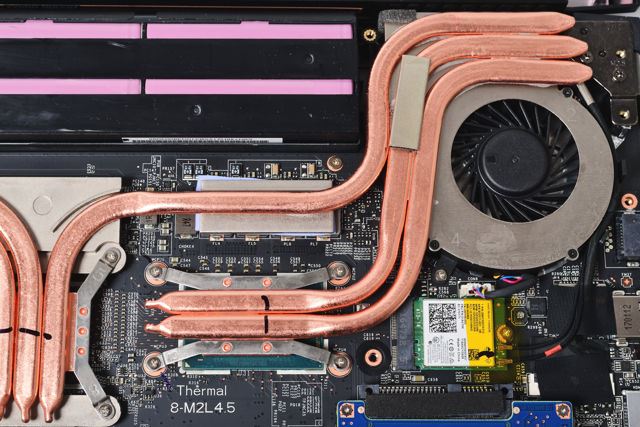

고성능 프로세서와 그래픽 카드의 대열 용량으로 인해, 더 나은 디자인의 엔터테인먼트 노트북은 일반적으로 더 빨리 방열판에 칩 열을 전송 할 수있는 이중 히트 파이프 또는 네 개의 히트 파이프를 채택하고, 효과적으로 동체 내부의 열 축적을 줄이고 사용자의 손바닥의 터치를 향상시킬 수 있도록, 팬을 통해 열을 강제 배출.

일반적으로 CPU의 바닥은 CPU가 히트 파이프와 더 잘 접촉하고 열 내보내기를 더 빠르게 만들기 위해 실리콘 그리스 층으로 코팅됩니다.

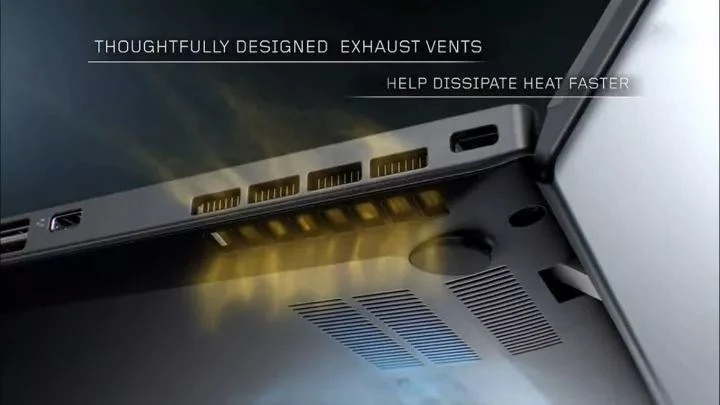

액티브 팬의 운전 외에도, 노트북은 또한 추위와 뜨거운 공기의 흐름을 통해 기계의 뒷면과 바닥에 열린 공기 가이드 구멍을 통해 동체의 열을 빼앗는다. 또한, 열 소멸 구멍과 함께, 노트북 컴퓨터의 내부는 또한 몇 가지 특별한 공기 덕트 전환 디자인을 채택하고, 열 방출 구멍과 내부 구조 레이아웃의 위치를 사용하여 열 방출을 강화하기 위해 더 나은 공기 순환 환경을 형성한다.

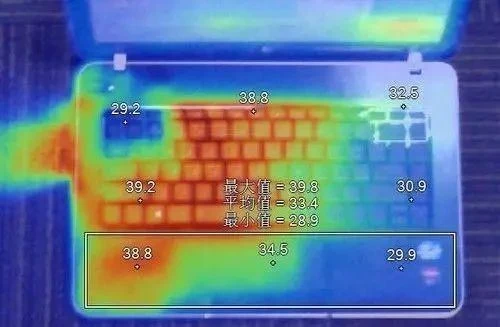

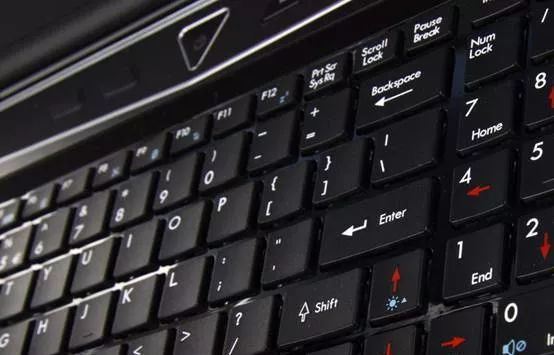

키보드 영역은 노트북의 C 측의 대부분의 영역을 차지하고 가장 큰 열을 가진 마더보드가 키보드 영역 바로 아래에 있기 때문에 키보드 영역은 노트북 작동 중에 열 감도가 다릅니다. 키보드의 바닥은 마더보드에 의해 생성된 열을 수동적으로 전송할 수도 있습니다. 일부 얇은 노트북은 대류 열 방출을 위해 키보드를 사용합니다. 키보드의 노크 및 수신 거부 동안, 차가운 공기의 유입이 완료되고, 뜨거운 공기는 또한 특정 열 방출 효과를 달성 키 구멍을 통해 배출된다.

데스크톱 컴퓨터의 에어 덕트 디자인과 마찬가지로 노트북의 공기 덕트도 바람이 한 곳으로 불어오는 원리를 따라야 합니다. 공기 흐름은 한쪽에 입력하고 다른 쪽에 종료해야합니다. 물론, 아무리 공기 덕트 디자인이 얼마나 우수하든, 열원의 위치인 특히 뜨거운 곳이 항상 하나 있습니다.
