3D VC 열 솔루션
5G 기술 및 데이터 센터의 빠른 개발로 효율적인 냉각 및 열 관리는 5G 기지국, GPU 및 서버의 설계에서 중요한 과제가되었습니다. 이러한 맥락에서, 3D VC (Vapor Chamber) 기술-혁신적인 3 차원 2 상 열 이등화 솔루션은 5G 기지국, 서버 및 GPU에 대한 효과적인 열 관리 접근법으로 나타났습니다.
주요 하이라이트 :
산업 수요: 5G 인프라의 전력 밀도 상승 및 고성능 컴퓨팅에는 고급 냉각 솔루션이 필요합니다.
3D VC 기술:
레버리지2 상 열 전달우수한 열 균일 성을 위해
3D 디자인복잡한 형상 (예 : 멀티 칩 모듈)과 소형 통합을 가능하게합니다.
핫스팟 도전을 해결합니다5G MMIMO 안테나, GPU 클러스터, 그리고랙 스케일 서버
응용 프로그램:
5G 기지국: 소형 인클로저에서 전력 증폭기의 열을 완화합니다
데이터 센터: 액체 냉각 GPU 랙의 신뢰성을 향상시킵니다
에지 컴퓨팅: 에너지 효율적인 배포를위한 수동 냉각을 지원합니다
기술적 이점 :
전통적인 열 파이프 또는 견고한 전도와 비교하여 3D VCS는 다음과 같습니다.
✓ 30–50% 낮은 열 저항(실험 데이터)
✓ <1°C temperature variance열원을 가로 질러
✓ 확장 성칩 레벨에서 시스템 수준 냉각까지
3D VC 개요

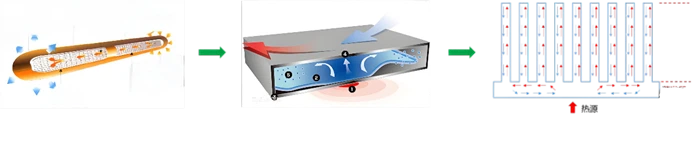

2 상 열전달은 작동 유체 위상 변화의 잠열을 달성하기 위해 잠재적 인 열을 활용합니다.높은 열 효율그리고우수한 온도 균일 성최근 몇 년 동안 전자 냉각에 점점 채택되었습니다. 열 평등 기술의 진화는 발전했다1d (선형)열 파이프2D (평면)증기 챔버 (VC)3D 통합 열 이퀄라이제이션-3D VC 기술 경로.
2.2 정의 및 작업 원칙
3D VC는 PCI 핀 공동에 기판 공동을 용접하고통합 챔버. 챔버는 작동 유체로 채워져 밀봉됩니다. 열전달은 다음을 통해 발생합니다.
증발: 유체는 기판 캐비티 (칩 근처)에서 증발합니다.
응축: 핀 캐비티에서 증기가 응축됩니다 (열원에서 멀리).
중력 중심 순환: 설계된 유량 경로는 연속적인 2 상 사이클링을 가능하게하여 최적의 온도 균일 성을 달성합니다.
2.3 기술적 장점
3D VC가 크게열 이퀄라이제이션 범위를 확장합니다그리고열 소산 용량을 향상시킵니다, 제공 :
초고 열전도도
우수한 온도 균일 성
작고 통합 된 구조
기판과 지느러미를 단일 3D 디자인으로 통합함으로써 : IT :
✓ 구성 요소 간의 열 구배를 줄입니다
✓ 대류 열 전달 효율을 향상시킵니다
✓ 칩 온도를 낮 춥니 다고열-플럭스 영역
이 기술은 중추적입니다5G 기지국, 활성화소형화그리고가벼운 디자인.
3 부 : 5G 기지국의 3D VC
3.1 열 문제
5G 기지국은 현지화 된 고열-플럭스 칩에 직면하여 기존의 솔루션-제열 인터페이스 재료, 하우징 재료 및 2D VC (기판 HPS\/FIN PCI)는 열 저항을 줄입니다.
3.2 3D VC의 이점
외부 이동 부품이 없으면 3D VC는 다음을 제공합니다.
효율적인 열 확산3D 아키텍처를 통해
균일 한 온도 분포(3도 분산보다 작거나 동일)
핫스팟 완화고출력 구성 요소의 경우
3.3 사례 연구 : ZTE & FERROTEC
공동 프로토 타입이 시연되었습니다.
>10도 감소 t맥스PCI 기반 설계 대
기판\/핀 균일 성3도 내에 유지됩니다
검증 된 타당성더 작고 가벼운 기지국
4 부 : 미래의 전망
4.1 기술 혁신
추가 최적화 전위에는 다음이 포함됩니다.
재료: 가벼운 고전도 껍질; 고급 작업 유체
구조: 새로운 지원, 핀 아키텍처 및 어셈블리 설계
프로세스: 튜브 형성, 핀 절단, 용접, 모세관 심지 제조
2 상 향상: 흐름 경로 설계, 국소화 된 비등 구조, 중력 유체 보충제
4.2 시장 전망
5G 중심 수요: 3D VC는 재료 한계를 극복하여 고밀도의 경량 설계를 가능하게합니다.
새로운 응용 프로그램: 알루미늄 3D VC는 통신이 급속히 증가함에 따라 IT 및 PV 인버터에서 트랙션을 얻고 있습니다.
신뢰성 문제: 스테이션 유지 보수가없는 요구 사항은 엄격한 프로세스 제어를 요구합니다. 일부 회사는 신중한 상태로 유지되지만 다른 회사는 공급 업체 체인 및 R & D를 적극적으로 발전시키고 있습니다.
결론: 3D VC는 차세대 열 관리를위한 혁신적인 기술로 5G 인프라 냉각을 재정의 할 준비가되어 있습니다.
