전원 공급 장치 응용 제품의 열 냉각

May 22, 2022

"전력 관리"라는 단어를 언급 할 때 대부분의 사람들은 MOS 튜브, 컨버터, 변압기 등을 생각할 것입니다. 사실, 전력 관리는 그 이상입니다. 전원 공급 장치는 작동 중에 열을 발생시키고 지속적인 온도 상승으로 인해 성능이 변경되어 결국 시스템 고장이 발생할 수 있습니다. 또한 열은 구성 요소의 수명을 단축시키고 장기적인 신뢰성에 영향을 미칩니다. 따라서 전력 관리에는 열 관리도 포함됩니다..

미시적 :

단일 구성 요소는 과도한 가열로 인해 과열되지만 나머지 시스템 및 셸의 온도는 한계 내에 있습니다.

거시적인:

전체 시스템의 온도가 여러 열원의 열 축적으로 인해 너무 높습니다.

간단한 이해는 가열 구성 요소의 온도 상승이 허용 한도를 초과하여 전체 시스템의 온도 상승을 초래하더라도 반드시 전체 시스템이 과열되었음을 의미하지는 않지만 구성 요소에 의해 생성 된 과도한 열을 방출해야한다는 것입니다.

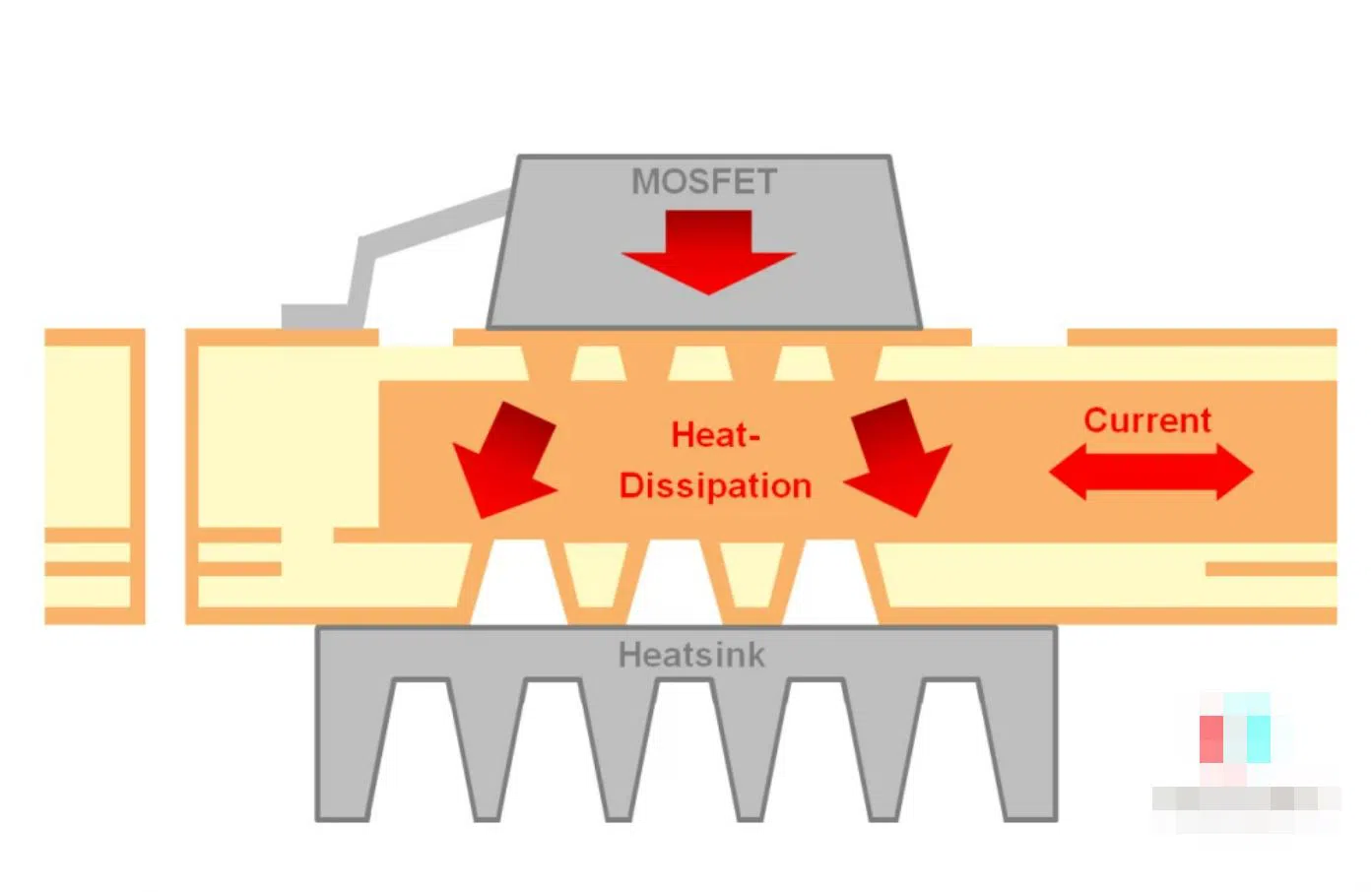

thermal management

히트 엠anagement follows 물리학의 기본 원리. 열전도에는 세 가지 방법이 있습니다 : 방사선, 전도 및 대류. 대부분의 전자 시스템에서 필요한 냉각은 열이 전도에 의해 열원을 떠나게 한 다음 대류에 의해 다른 장소로 전달하는 것입니다.

가장 일반적으로 사용되는 방사 요소에는 방열판, 히트 파이프 및 팬이 있습니다. 방열판과 히트 파이프는 전원 공급 장치가없는 수동 냉각 시스템이며 팬은 능동적 인 강제 공기 냉각 시스템입니다.

히트싱크:

히트 싱크는 알루미늄 또는 구리 구조로, 전도를 통해 열원에서 열을 얻고 열을 공기 흐름으로 전달하여 대류를 실현할 수 있습니다. 히트싱크는 단일 트랜지스터를 연결하는 작은 스탬프 금속 핀부터 대류 공기 흐름에 열을 가로채고 전달할 수 있는 많은 핀이 있는 대형 압출에 이르기까지 수천 가지 크기와 모양으로 제공됩니다.

power supply heatsink

히트파이프:

일반적으로 히트 파이프 조립 모듈을 의미하며, 소결 코어 및 작동 유체의 밀폐 된 금속 파이프가 포함되어 있습니다. 라디에이터 자체로는 사용되지 않습니다. 그 기능은 열원에서 열을 흡수하여 추운 지역으로 전달하는 것입니다.열원은 작동 유체를 밀폐 된 파이프의 증기로 변환하고 증기는 히트 파이프의 차가운 끝으로 열을 전달합니다. 이 끝에서 증기는 액체로 응축되어 열을 방출하고 유체는 더 뜨거운 끝으로 돌아갑니다.

power supply heatpipe heatsink
