유연한 히트 파이프 기술
현대 전자 정보 장비 및 기타 첨단 제품이 소형화, 고속화, 통합 및 저전력 소비로 발전함에 따라 기존의 강성 히트 파이프의 특성이 요구 사항을 충족시킬 수 없으므로 유연한 히트 파이프 기술이 시급히 필요합니다. .
유연한 히트 파이프 분류:

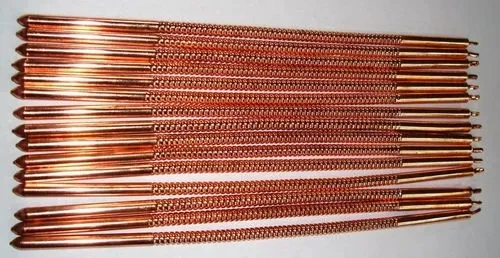

플렉시블 히트 파이프는 쉘 및 튜브 재질에 따라 금속 플렉시블 히트 파이프, 폴리머 플렉시블 히트 파이프 및 복합 플렉시블 히트 파이프의 세 가지 유형으로 나눌 수 있습니다. 금속 연성 히트 파이프는 크게 두 가지 유형으로 나뉩니다. 하나는 금속이 유연성 특성을 구현하기 위해 자체 확장 특성을 가지고 있고 다른 하나는 금속 벨로우즈를 유연한 연결 재료로 사용하는 것입니다. 금속의 성질은 변하지 않기 때문에 이러한 금속 연성 히트파이프의 지그재그 능력은 뛰어나지 않습니다. 폴리머 플렉서블 히트파이프는 폴리머 소재를 쉘로 사용하여 지그재그 기능을 가진 플렉서블 히트파이프입니다. 폴리머는 유연한 특성을 가지고 있지만 이러한 종류의 폴리머는 열전도율이 좋지 않아 히트 파이프의 열 전달 저항이 증가하고 히트 파이프의 열 전달 효율이 감소합니다.
복합 히트 파이프는 두 가지 범주로 나눌 수 있습니다. 하나는 고분자 표면의 복합 금속 층으로 복합 재료의 기계적 강도, 기밀성 및 열전도율을 향상시킬 수 있습니다. 그러나 폴리머 자체의 열전도율은 좋지 않습니다. 증발 말단과 응축 말단의 열은 여전히 폴리머를 통해 전달되어야 하며 히트 파이프의 전체 열전도율은 상대적으로 약합니다.

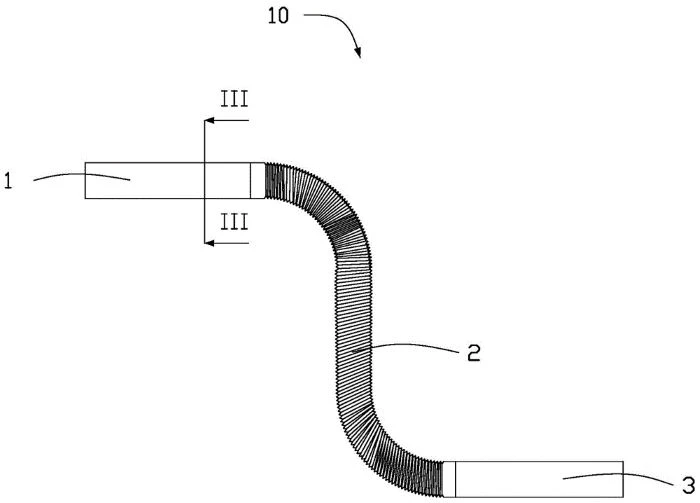

다른 하나는 폴리머 재료를 사용하여 히트 파이프의 증발 끝과 응축 끝을 연결합니다. 동시에 증발 끝과 응축 끝은 금속 재료로 만들어져 유연한 열 파이프의 열 전달 성능을 향상시킬 수 있을 뿐만 아니라 폴리머의 좋은 지그재그 능력을 유지할 수 있습니다. 이에 비해 이 방법은 가공기술이 까다롭다.
플렉시블 히트 파이프의 열전달 성능에 영향을 미치는 요인:
1. 곡률반경: Flexible Heat Pipe의 열전달 과정에서 곡률반경의 변화는 열전달 성능에 중요한 영향을 미치는 것으로 나타났다. Dai Xuan et al. 곡률반경의 변화에 따라 플렉서블 히트파이프의 열저항과 힘이 변한다는 것을 발견했습니다.
2. 모세관 압력 차이. 플렉시블 히트 파이프의 모세관 압력 차이는 열 전달 성능에 중요한 영향을 미칩니다. 히트 파이프가 모세관 한계에 도달하면 증발과 응축의 두 끝단 사이의 큰 온도 차이로 인해 모세관 본체의 모세관력이 충분하지 않아 응축된 액체가 완전히 복귀할 수 없습니다. 증발기의 증발 및 건조는 히트 파이프의 고장으로 이어집니다. 따라서 모세관 압력차는 히트 파이프의 열전달 성능에 큰 영향을 미칩니다.
3. 액체 충전율: 액체 충전율은 액체 흐름에 필요한 모세관 구조 영역의 부피에 대한 채워진 액체의 부피의 비율을 나타냅니다. 다공성의 물리적 의미는 모세관 순환에서 기공 부분과 전체 사이의 부피 비율을 나타냅니다. 그런 다음 히트 파이프의 모세관 구조 및 다공성의 크기에 따라 이론적인 유체 충전 용량이 계산됩니다. 충전율이 낮으면 작동 매체가 부족하고 증발에서 응축으로 열이 완전히 교환되지 않아 양단의 온도 차이가 증가하고 히트 파이프의 열전도도 및 열저항이 향상되어 열에 영향을 미칩니다. 전송 성능. 액체 충전 속도가 너무 높으면 너무 많은 작동 유체가 증발 영역의 액체 흡수 구조를 잠기게 됩니다. 튜브의 액체가 증발 섹션으로 흘러 들어가면 열 전달 저항이 증가합니다.
유연한 히트 파이프는 컴퓨터, 통신 장비, 전자 장치 방열, 태양 에너지 및 기타 분야에서 널리 사용됩니다. 소프트웨어 히트 파이프는 특정 길이의 소프트웨어로 제조됩니다. 설치 시 히트 파이프의 굽힘 정도를 특정 각도 범위 내에서 설정할 수 있으며 조용한 방열에 중요한 역할을 합니다.
