증기 챔버 작동 원리

작동 원리:

증기 챔버는 일반적으로 구리로 만들어진 내부 벽에 미세한 구조를 가진 진공 공동입니다. 열원에서 증발 영역으로 열이 전달되면 캐비티 내 냉각수는 진공도가 낮은 환경에서 가열된 후 증발하기 시작합니다. 이때 열에너지를 흡수하여 급속히 팽창하게 된다. 가스상 냉각 매체가 전체 캐비티를 빠르게 채웁니다. 가스상 작동 매체가 상대적으로 추운 지역에 접촉하면 응축이 발생합니다. 증발 시 축적된 열은 응축현상에 의해 방출되고, 응축된 냉각수는 미세구조 모세관을 통해 증발열원으로 되돌아오게 됩니다. 이 작업은 캐비티에서 반복됩니다.

구조:

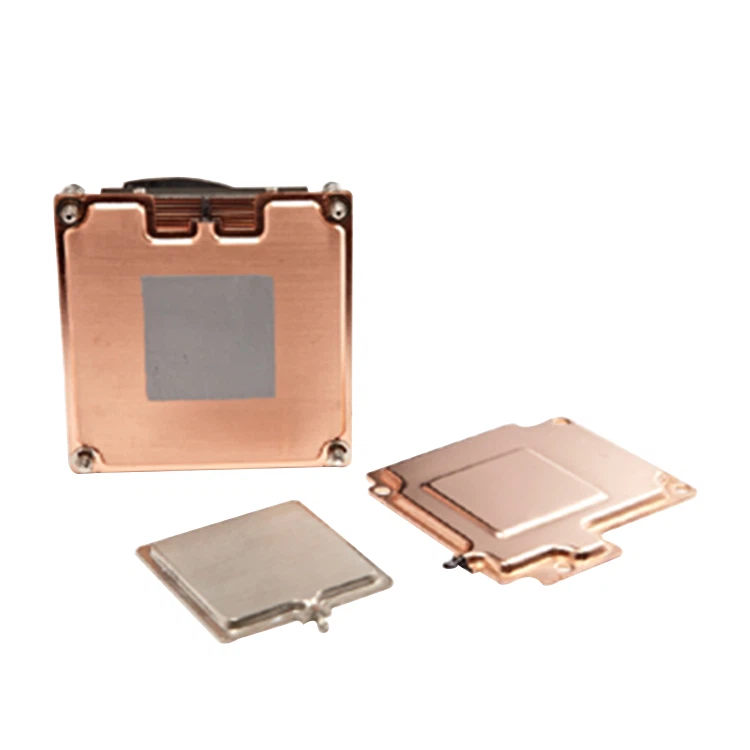

VC 방열판은 주로 소량이나 급속 냉각이 필요한 전자제품에 사용됩니다. 현재는 주로 서버, 고급 그래픽 카드 및 기타 제품에 적용됩니다. 히트파이프의 방열 모드의 강력한 경쟁자입니다. 증기실의 외관은 편평한 판상체로 상부와 하부가 각각 서로 밀착된 덮개로 되어 있고, 내부는 구리기둥으로 지지되어 있다. VC의 상부 및 하부 구리 시트는 무산소 구리, 일반적으로 작동 유체로 순수한 물로 만들어지며 모세관 구조는 구리 분말 소결 또는 구리 메쉬 공정으로 만들어집니다.

증기 챔버가 평판 특성을 유지하는 한 모델링 개요는 적용된 방열 모듈의 환경에 따라 달라지며 사용 중 배치 각도에 제한이 없습니다. 실제 응용 분야에서 플레이트의 두 지점에서 측정된 온도 차이는 10도 미만일 수 있으며 이는 열원에 대한 히트 파이프보다 더 균일합니다. 그래서 온도균등판이라는 이름도 여기서 유래되었습니다. 일반적인 온도 균등화판의 열저항은 0.25°/W로 0°~150°까지 적용됩니다.

신청:

성숙한 기술과 저렴한 히트파이프 냉각 모듈로 인해 현재 증기 챔버의 시장 경쟁력은 히트파이프에 비해 여전히 열등합니다. 하지만 VC의 급격한 열 성능 증가로 인해 CPU나 GPU 등 전자제품의 전력 소모가 80W~100W 이상인 시장을 겨냥해 적용된다. 따라서 증기챔버는 대부분 맞춤형 제품으로, 작은 부피나 빠른 방열이 필요한 전자제품에 적합하다. 현재는 주로 서버, 휴대폰, 고급 그래픽 카드 및 기타 제품에 적용됩니다. 향후에는 고급 통신장비나 고출력 LED 램프의 방열에도 적용할 수 있다.

장점 및 이점:

볼륨이 작기 때문에 방열판 제어 장치를 보급형 저전력 소비만큼 얇게 만들 수 있습니다. 열전도가 빨라 열이 축적될 가능성이 적습니다. 모양은 제한이 없으며 정사각형, 원형 ​​등이 될 수 있으며 다양한 방열 환경에 적합합니다. 낮은 시작 온도; 빠른 열전달 속도; 우수한 온도 균등화 성능; 높은 출력 전력; 낮은 제조 비용; 긴 서비스 수명; 가벼운 무게.
