데이터 센터용 하이브리드 침수 냉각 시스템

현재 데이터 센터에 적용되는 침수 냉각 솔루션에는 일반적으로 펌프, 라디에이터, 열 교환기, 콘덴서, 밀봉 증발 장비 등이 포함됩니다. 이들은 많은 에너지를 소비하거나 상대적으로 큰 공간을 차지하는 밀봉 인클로저가 필요하므로 제한적입니다. 랙의 전력 밀도.

대조적으로, 새로운 하이브리드 액침 냉각 기술은 칩에 직접 연결된 수냉 시스템과 두 개의 유전체 유체를 포함하는 자연적인 단상 액침 냉각 시스템으로 구성됩니다.

구체적으로 기존 냉각판 수냉식 시스템에 블레이드 서버에 독립적인 밀폐형 침수 인클로저를 추가해 하이브리드 침수식 냉각 시스템을 구축한다. 냉각수는 코일을 통해 GPU와 CPU에 설치된 냉각판으로 펌핑되고, 냉각판에 의해 냉각되지 않은 다른 구성 요소는 열 교환을 위해 유전체 유체에 잠겨 있습니다. 잠긴 유체는 기본적으로 팬의 공기 열 교환을 대체하므로 냉각판에 의해 냉각되지 않는 구성 요소의 방열 효율을 향상시킵니다.

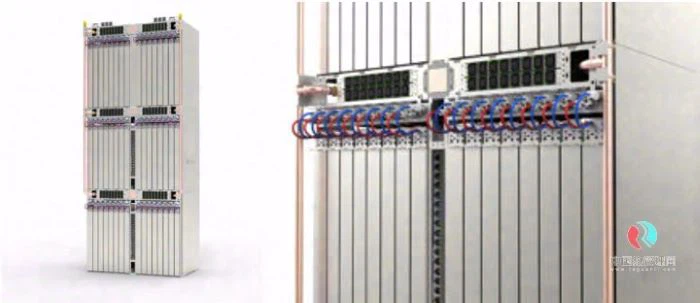

하이브리드 침수 냉각 시스템에서 1U 밀폐형 블레이드 서버는 책처럼 "도서관" 수직 랙에 삽입될 수 있습니다. 랙은 일반 크기로 16U 모듈 3개에 서버 48대를 세로로 배치할 수 있습니다. 각 서버는 별도의 물 탱크에서 냉각되므로 대규모 배포가 가능합니다. 또한 각 서버는 서버의 안전하고 안정적인 작동을 보장하기 위해 모든 환경 요소를 모니터링하는 특정 시스템에 연결됩니다.
