히트 파이프 지식 및 설계 핵심 사항
히트 파이프 설계 시 고려 사항
히트 파이프는 일반적인 랩톱 및 휴대폰을 포함하여 현재 열 분산 설계에 널리 사용됩니다. 히트 파이프 설계 시 다음 요소를 고려해야 합니다.
히트파이프 Qmax 또는 열원 .
작동 온도.
구리 재료.
작동 유체 .
심지 구조.
히트 파이프의 길이와 직경.
열 접촉 영역.
콘덴서 접촉 영역.
중력 방향.
히트 파이프 굽힘 및 평탄도의 영향.
히트 파이프를 구성하는 데 사용할 수 있는 재료는 무엇입니까?
히트 파이프는 대부분 금속 이음매없는 강관이며 구리, 알루미늄, 탄소강, 스테인리스 강, 합금강 등과 같은 다양한 요구 사항에 따라 다양한 재료를 사용할 수 있습니다. 파이프는 표준 원형 또는 특수 모양이 될 수 있습니다. 타원형, 정사각형, 직사각형, 평면, 골판지 파이프 등. 파이프 직경 범위는 2mm에서 200mm 또는 그 이상입니다. 길이는 몇 밀리미터에서 100미터 이상까지 다양합니다. 구리와 알루미늄은 대부분의 설계 솔루션에서 주로 원료로 사용됩니다. 비철금속은 주로 작동 유체와의 호환성 요구 사항을 충족하기 위해 파이프로 사용됩니다.
심지 구조 란 무엇입니까? 히트 파이프의 성능에 어떤 영향을 미칩니까?

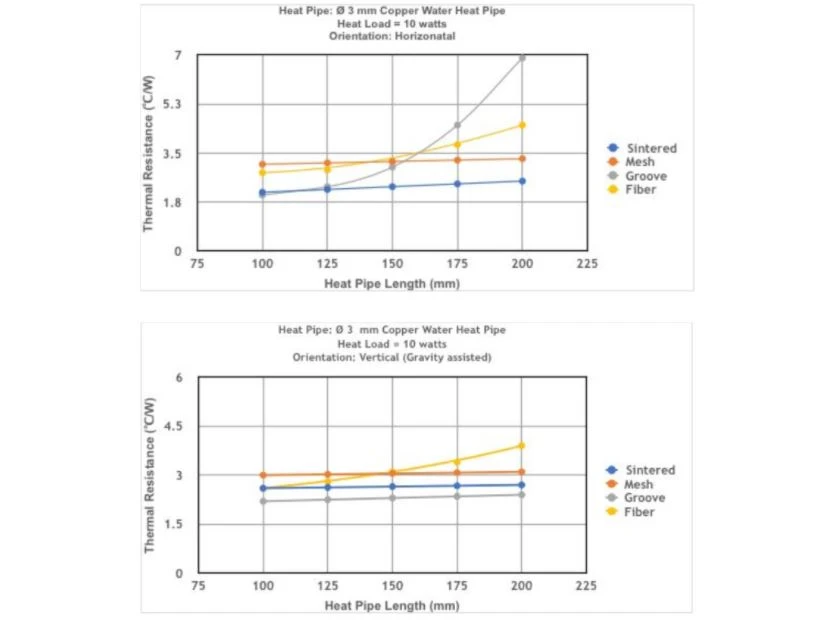

강저 구조:
모세관 한계는 가장 낮지만 응축기가 증발기 위에 위치할 때 효과가 가장 좋습니다.
메쉬 구조:
가장 균일한 면 코어가 있으며 작동 원리는 증발기가 콘덴서 위에 있습니다.
소결 구조:
성능은 중력 방향에서 가장 좋습니다. 소결된 금속 분말 코어는 금속을 통해 파이프 벽에 접합되기 때문에 파이프 벽에서 코어로 또는 그 반대로 열 전도가 4개의 공통 코어 중 가장 좋습니다.
히트 파이프 길이와 직경은 성능에 어떤 영향을 줍니까?

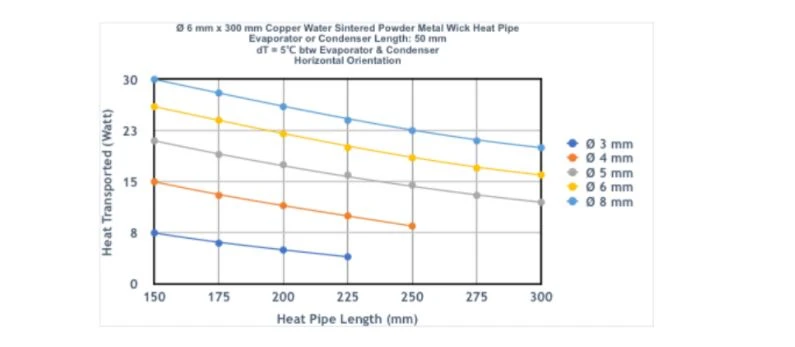

응축기와 증발기 사이의 증기 압력 차이는 응축기와 증발기 사이의 증기 전파 속도를 결정합니다. 또한 히트 파이프의 직경과 길이는 증기 전달 속도에 영향을 미치므로 히트 파이프 설계에 고려해야 합니다.
방향은 히트 파이프 성능에 어떤 영향을 줍니까?

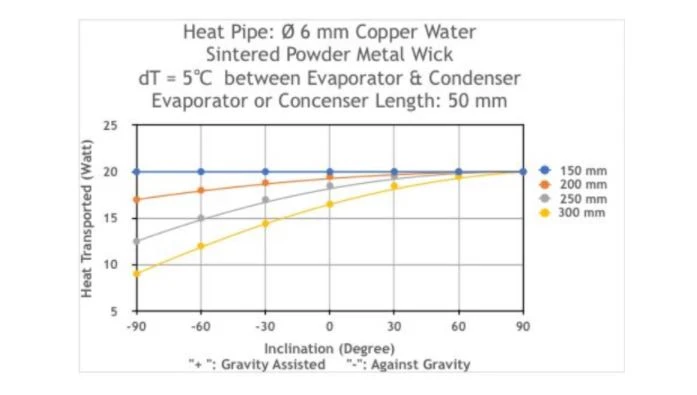

모세관 한계가 높은 구조는 중력을 극복하고 응축기에서 증발기로 더 많은 작동 유체를 전달할 수 있습니다. 그러나 앞서 언급했듯이 가장 높은 모세관 한계를 가진 소결된 분말 금속 코어 열 흡수기는 중력 지원 조건(증발기가 응축기 위에 있음)에서 가장 잘 작동합니다. 히트파이프 성능에 대한 중력 방향에 대한 아래 그림을 참조하십시오.
히트 파이프 굽힘이 성능에 어떤 영향을 미칩니까?

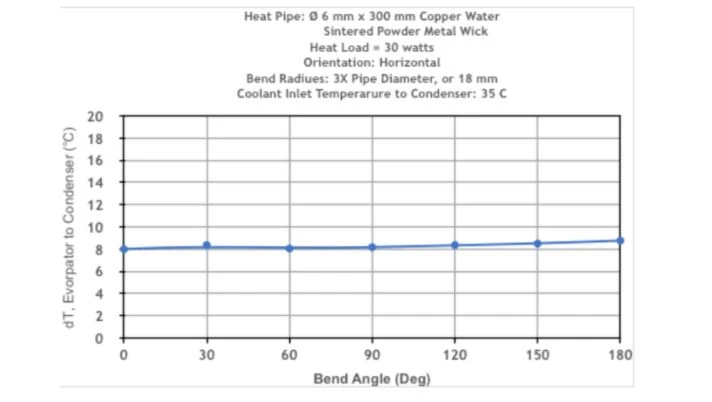

히트 파이프를 너무 세게 구부리면 심지가 금이 가거나(분말 소결) 무너져 조여질 수 있습니다(와이어 메쉬). 따라서 히트 파이프의 굽힘은 전달될 수 있는 열을 감소시킬 수 있습니다. 실험 결과는 굽힘 반경이 히트 파이프 직경의 3배 이상인 경우 굽힘이 성능에 분명히 영향을 미치지 않음을 보여줍니다.
평탄화는 히트 파이프의 성능에 어떤 영향을 미칩니까?

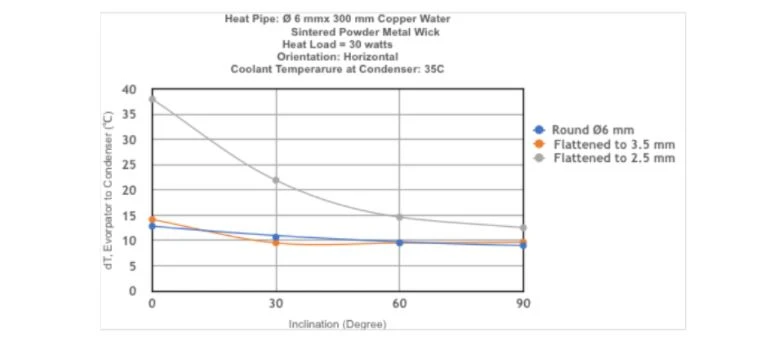

히트 파이프가 평평하면 히트 파이프의 두께가 감소합니다. 따라서 히트 파이프를 과도하게 평평하게 하면 전달될 수 있는 열이 감소하고 심지어 증기의 통과를 완전히 차단할 수도 있습니다. 실험 결과에 따르면 적절한 평탄화는 성능에 영향을 미치지 않지만 과도한 평탄화는 성능에 영향을 미칩니다. 평탄화 후 스팀 채널의 두께가 2mm보다 크면 원형 파이프에 비해 성능이 저하되지 않습니다.
히트 파이프 작동 온도는 성능에 어떤 영향을 줍니까?

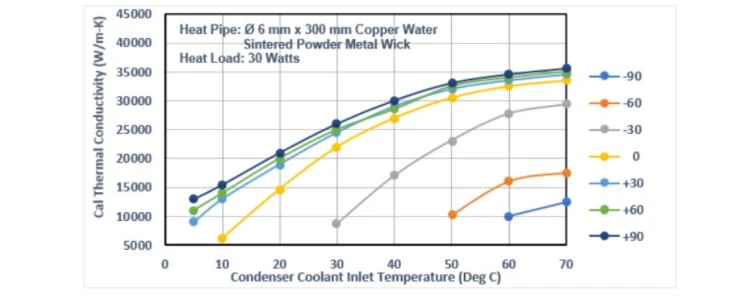

히트 파이프의 작동 온도는 히트 파이프의 성능에 영향을 미칩니다. 온도가 높을수록 성능이 어느 정도 향상됩니다. 이는 더 높은 온도에서 작동 유체의 점도가 낮아 증발기에서 응축기를 통해 오일 코어로 더 많은 작동 유체가 흐르게 하기 때문입니다. 더 높은 온도에서 작동 유체는 기체 상태로 더 휘발성이 될 수도 있습니다.
히트 파이프는 신뢰할 수 있습니까?
히트 파이프는 움직이는 부분이 없고 매우 높은 신뢰성을 가지고 있습니다. 그러나 히트 파이프의 설계 및 제조에는 주의해야 합니다. 두 가지 제조 요소가 히트 파이프의 신뢰성을 떨어뜨릴 것입니다: 견고함과 청결함. 히트 파이프에 누출이 있으면 결국 히트 파이프가 고장납니다. 낙하, 진동, 힘 충격, 열 충격 및 부식 환경과 같은 일부 외부 요인도 히트 파이프의 수명을 단축시킬 수 있습니다.
