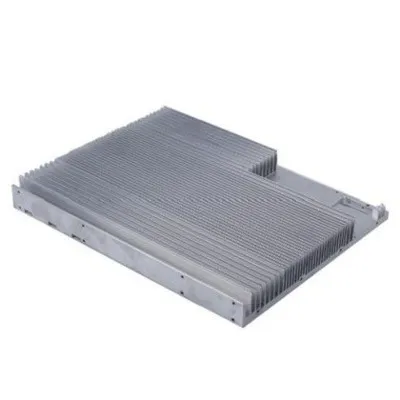

방열판 설계에 대한 일반 지침

D자연 대류 방열판의 기호:

방열판의 설계는 외피 부피에 대한 예비 설계를 한 다음 핀 및 바닥 크기와 같은 방열판의 세부 사항에 대한 세부 설계를 할 수 있습니다.

1. 방열판 부피

2. 방열판 기본 두께:

좋은 바닥 두께 설계는 열원 부분에서 가장자리 부분까지 더 얇게 설계되어야 방열판이 열원 부분에서 충분한 열을 흡수하여 주변 얇은 부분으로 빠르게 전달할 수 있습니다.

3. 핀 모양:

공기층의 두께는 약 2mm이며 원활한 자연 대류를 보장하기 위해 핀 간격은 4mm 이상이어야 합니다. 그러나 핀 수를 줄이고 방열판 면적을 줄입니다.

   핀 모양이 고정되면 두께와 높이의 균형이 매우 중요해집니다. 특히 핀 두께가 가늘고 높을 경우 전단부의 열전달이 어려워 방열판의 효율이 떨어질 수 있습니다. 볼륨이 증가하더라도 증가합니다.

강제 대류 방열판 설계:

1. 풍속을 높이는 것은 매우 직접적인 방법으로 풍속이 높은 팬과 협력하여 목적을 달성할 수 있습니다.

2. 직선 핀은 교차 절단에 의해 여러 개의 짧은 부분으로 절단되어 방열면을 줄이지 만 열전도율과 압력을 증가시킵니다. 바람의 방향이 불확실할 때 이 디자인이 더 적합합니다.

3. 니들 핀 디자인 니들 핀 방열판은 더 가볍고 작은 n 포인트, 더 높은 체적 효율 및 더 중요한 것은 동일한 지향성을 가지므로 강제 대류 방열판에 적합합니다.

방열판 디자인 포인트:

1. 표면적이 클수록 방열 효과가 좋습니다.

2. 방열판을 공기 순환에 유리하게 배치하면 열 성능을 향상시킬 수 있습니다.

3. 구리 및 알루미늄은 열전도 효율이 높으며 방열 재료의 첫 번째 선택입니다.

4. 방열판의 두께를 늘리는 것이 길이를 늘리는 것보다 효과적입니다.

5. 표면 아노다이징 처리는 산화 및 부식에 저항하고 복사 용량을 개선하며 방열 효과를 안정화시킬 수 있습니다.

6. 생산 비용 및 가공의 실용성.

방열판 설계 단계:

1. 관련 제약 조건에 따라 방열판의 외형도를 설계합니다.

2. 방열판의 관련 설계 기준에 따라 핀 두께, 핀 모양, 핀 간격 및 기판 두께방열판 최적화.

3. 확인하고 다시 계산하고 가능한 경우 필요한 열 시뮬레이션을 수행합니다.
