구리 히트파이프 기본 지식

히트 파이프는 열전도 원리와 냉각 매체의 빠른 열 전달 특성을 최대한 활용하는 일종의 열 전달 요소입니다. 뜨거운 물체의 열은 히트 파이프를 통해 열원 외부로 빠르게 전달되며 열전도율은 알려진 금속을 훨씬 능가합니다.

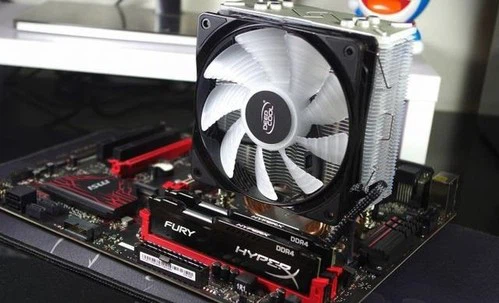

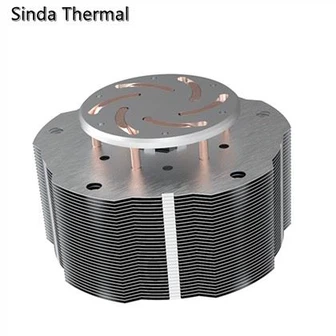

히트 파이프 기술의 존재로 인해 사람들은 전통적인 방열판의 설계 아이디어를 변경하고 더 나은 냉각 효과를 달성하기 위해 단순히 큰 풍량의 팬에 의존하는 기존의 냉각 모드를 없앴습니다. 대신 저속 저풍량 팬과 히트파이프 기술을 적용한 새로운 냉각 방식을 채택했다. 히트 파이프 기술은 조용한 PC 시대를 여는 기회를 제공합니다.

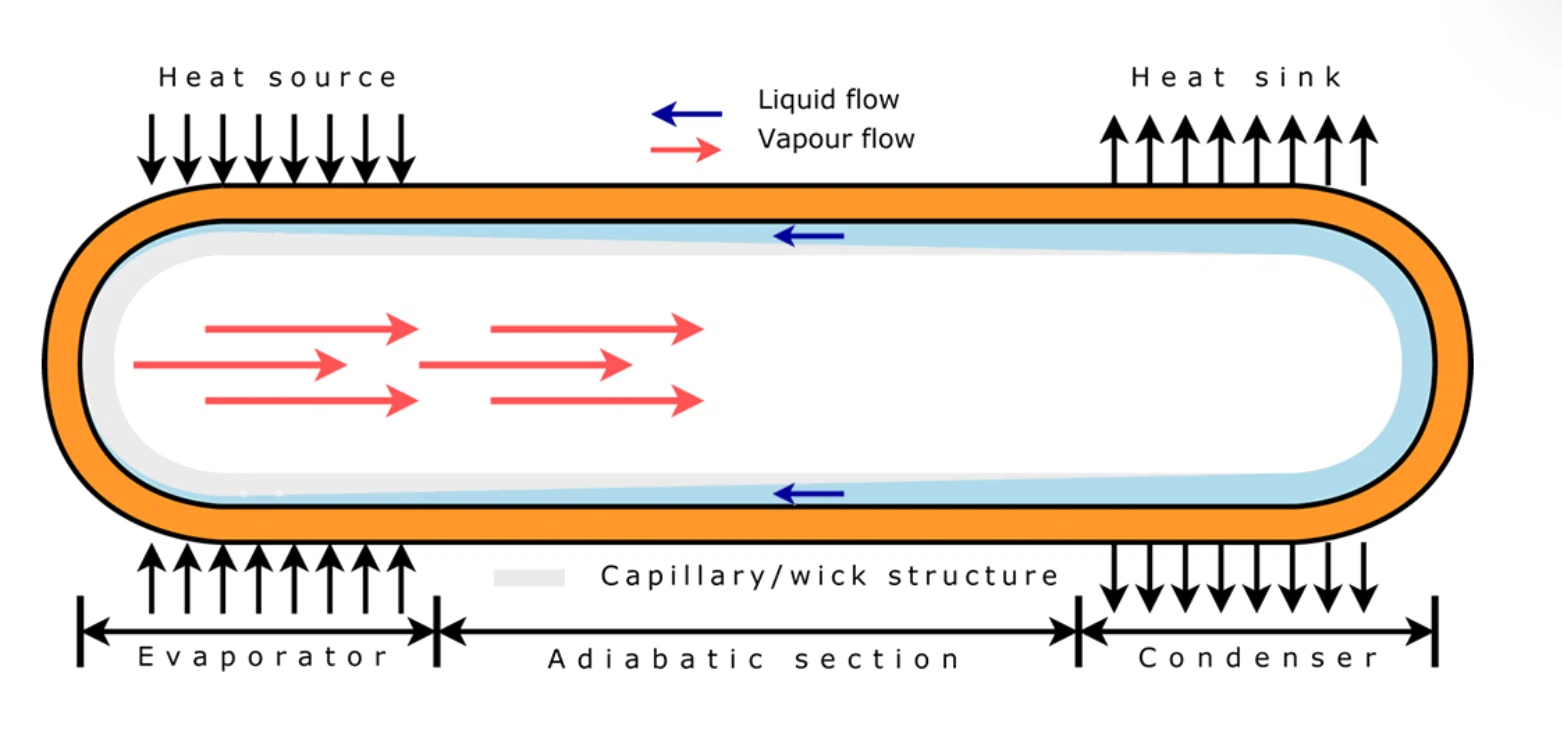

작동 원리:

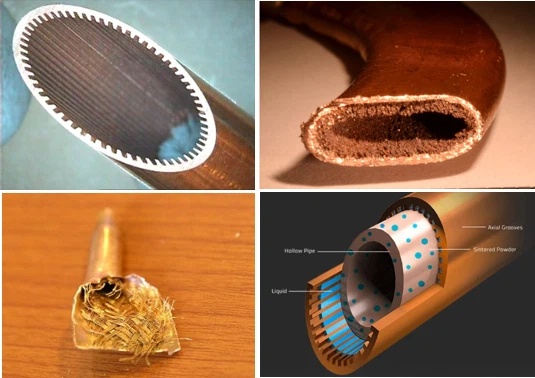

히트 파이프의 한쪽 끝이 가열되면 캐필러리 코어의 액체가 증발하여 기화하고 작은 압력 차이로 증기가 다른 쪽 끝으로 흘러 열을 방출하고 액체로 응축됩니다. 그런 다음 액체는 모세관력(또는 중력)의 작용에 따라 다공성 물질을 따라 증발 섹션으로 다시 흐릅니다. 이 사이클에서 열은 한쪽 끝에서 다른 쪽 끝으로 전달됩니다.

이점 및 이점:

1. 높은 열전도율은 주로 작동 액체의 증기-액체 상 변화 열 전달에 의존하며 열 저항이 매우 작기 때문에 높은 열전도율을 갖습니다.

2. 우수한 등온성 히트파이프 내부 공간의 증기는 포화 상태이며 포화 증기의 압력은 포화 온도에 따라 달라집니다. 증발부에서 응축부까지의 포화증기의 압력강하가 매우 작아 히트파이프의 등온성이 우수합니다.

3. 열유속 가변성 . 히트 파이프는 증발 섹션 또는 응축 섹션의 가열 영역을 독립적으로 변경할 수 있습니다. 즉, 더 작은 가열 영역으로 열을 입력하고 더 큰 냉각 영역으로 열을 출력할 수 있으며 그 반대도 가능합니다. 이것은 열 유속을 변경하고 다른 방법으로 해결하기 어려운 일부 열 전달 문제를 해결할 수 있습니다.

4. 열 흐름 방향의 가역성 수평으로 배치된 코어 히트 파이프는 내부 ​​순환력이 모세관력이므로 한쪽 끝이 가열되면 증발 섹션으로, 다른 쪽 끝이 외부로 냉각되면 응축 섹션으로 사용할 수 있습니다. 이 기능은 먼저 열을 방출한 다음 열을 흡수하는 화학 반응기 및 기타 장치뿐만 아니라 우주선 및 인공위성의 우주 온도 평탄화에 사용할 수 있습니다.

5. 항온특성 : 일반 히트파이프 각부의 열저항은 기본적으로 가열변화에 따라 변하지 않으나 가변전열관은 응축부의 열저항을 가열의 증가에 따라 감소시키고 온도에 따라 증가시킨다. 난방 감소. 이와 같이 히트파이프의 가열량이 크게 변할 때 증기온도는 거의 변하지 않고 온도를 조절한다. 히트파이프의 항온 특성입니다.

6. 환경 적응성 히트 파이프의 모양은 열원과 냉원의 조건에 따라 달라질 수 있습니다.

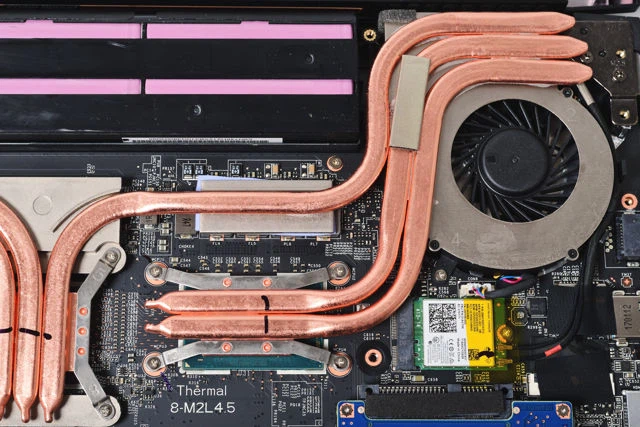

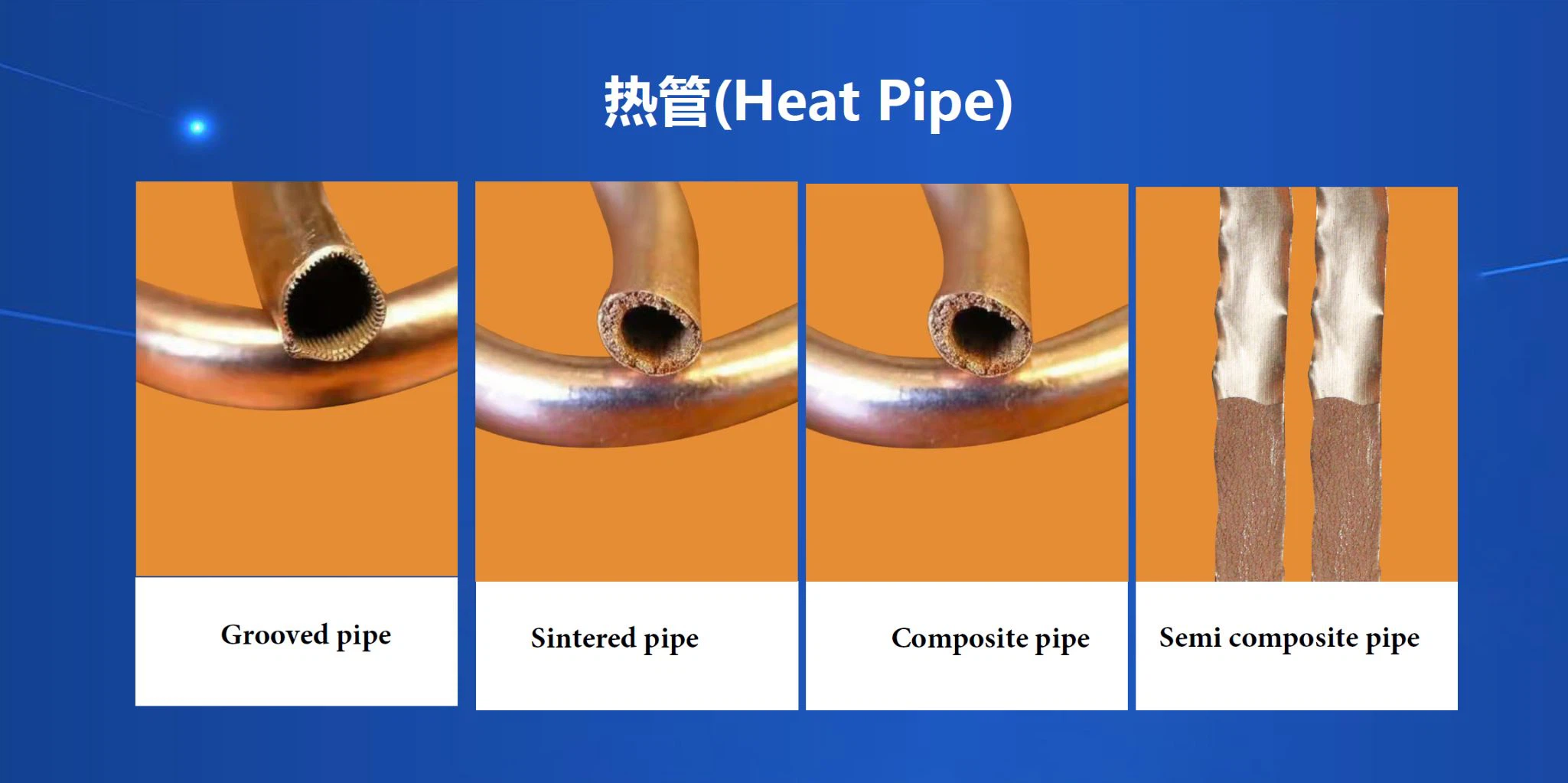

히트 파이프는 일반적인 노트북 컴퓨터, 휴대폰 등을 포함하여 현재 방열 설계에 자주 사용됩니다. 히트 파이프 설계 시 다음 요소를 고려해야 합니다. 작동 온도; 파이프; 작동 유체; 모세관 구조; 히트 파이프의 길이와 직경; 증발 영역의 접촉 길이; 보정 영역의 접촉 길이; 방향; 히트 파이프 굽힘 및 편평화 등의 영향
