기본 지식 2-핀, 3-핀 및 4-핀 냉각팬

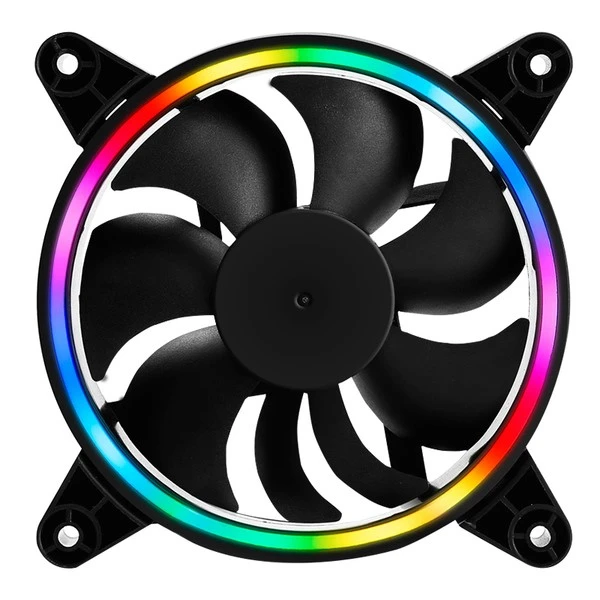

CPU, 그래픽 카드, 섀시 및 전원 공급 장치에는 냉각 팬이 필요합니다. 팬의 소음과 성능을 어떻게 조절하느냐도 중요한 이슈다. 많은 사람들이 여전히 2-핀, 3-핀, 4-핀 팬의 차이를 구분하지 못합니다.
냉각 팬에는 DC, DC, AC는 물론 브러시, 브러시리스, 볼 베어링, 오일 베어링 등 다양한 분류 방법이 있습니다. 여기서는 주로 2핀, 3핀, 4핀으로 나눌 수 있는 냉각 팬의 전력선 인터페이스에 대해 설명합니다.
2-핀 팬: 단순하고 거칠지만 속도를 측정할 수 없습니다.
2-핀 냉각 팬은 접지용과 전원 공급용의 두 종류의 전력선만 있음을 의미합니다. 구조는 간단하지만 기능이 적고 속도를 측정할 수 없습니다. 조절 속도를 높이려면 다른 솔루션을 사용해야 합니다.
3-핀 팬: VC 전압 속도 조절, 유연성 부족
3-핀 팬 인터페이스는 원래의 빨간색과 검정색을 기반으로 노란색 선을 추가합니다. 주로 속도 측정을 담당합니다. 이를 통해 마더보드는 팬이 회전하는지 여부와 속도를 감지할 수 있습니다. 그러나 3-핀 팬의 속도 조절은 팬 전압을 조정하여 구현됩니다. 첫째, 속도 조절은 여전히 충분히 유연하지 않습니다. 온도 감지는 마더보드에서 이루어지며 CPU 상태 정보를 실시간으로 반영할 수 없습니다. 또한 마더보드 BIOS에서는 다양한 매개변수를 설정해야 하므로 속도 조정 가능 여부는 마더보드의 지원 여부에 따라 달라집니다.
4-핀 팬: 더욱 유연하고 지능적인 속도 조절:
2-핀에서 3-핀까지 팬 속도 조절 문제는 완전히 해결되지 않았습니다. 따라서 LGA775 시대에 인텔의 합작 제조업체는 새로운 PWM 속도 조절 사양을 출시했습니다. 냉각팬은 4핀으로 구성되었으며, 3-핀을 기준으로 PWM 라인(펄스폭 변조)이 추가되었습니다. 추가 PWM 라인은 PWM 메커니즘을 사용하여 팬 속도를 조정하고 팬 전압이 일정하므로 속도를 변경하기 위해 전압을 제어하는 일련의 단점을 방지합니다.
때로는 팬이 4-핀 PWM으로 제어되더라도 마더보드에 연결되면 속도를 지능적으로 제어할 수 없는 경우가 있습니다. 마더보드의 4-핀 인터페이스가 반드시 PWM에 의해 제어되는 것은 아니지만 전압에 의해서도 제어되기 때문에 이 문제는 마더보드와 관련이 있을 수 있습니다. 현재 2-핀 팬은 일상적으로 사용되는 경우가 드물고 3-핀 및 4-핀 팬이 더 많습니다. 사용 경험의 관점에서 보면 PWM 기능이 있는 4-핀 팬과 마더보드가 가장 먼저 선택되며, 마더보드와 CPU 라디에이터가 있는 대부분의 팬은 4-핀 PWM입니다.
