2-핀, 3-핀 및 4-핀 냉각 팬의 차이점은 무엇인가요?
CPU, 그래픽 카드, 섀시 및 전원 공급 장치에는 냉각 팬이 필요합니다. 팬의 소음과 성능을 제어하는 방법도 주요 이벤트입니다. 많은 사람들이 여전히 2-핀, 3-핀 및 4-핀 팬을 구별하지 못합니다.

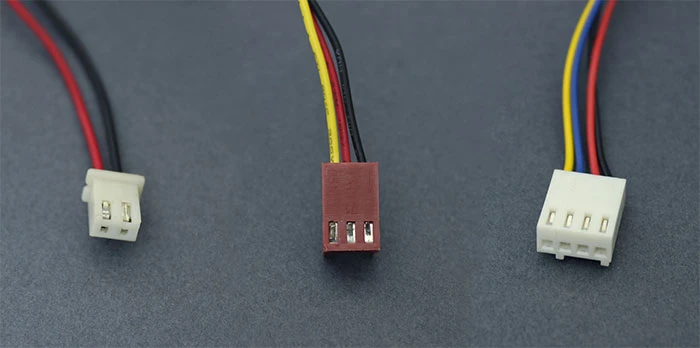

DC, DC 및 AC뿐만 아니라 브러시, 브러시리스, 볼 베어링 및 오일 베어링을 포함한 냉각 팬에 대한 다양한 분류 방법이 있습니다. 여기에서 우리는 주로 2핀, 3핀 및 4핀으로 나눌 수 있는 냉각 팬의 전력선 인터페이스에 대해 이야기합니다.
2-핀 팬: 단순하고 거칠지만 속도를 측정할 수 없습니다.

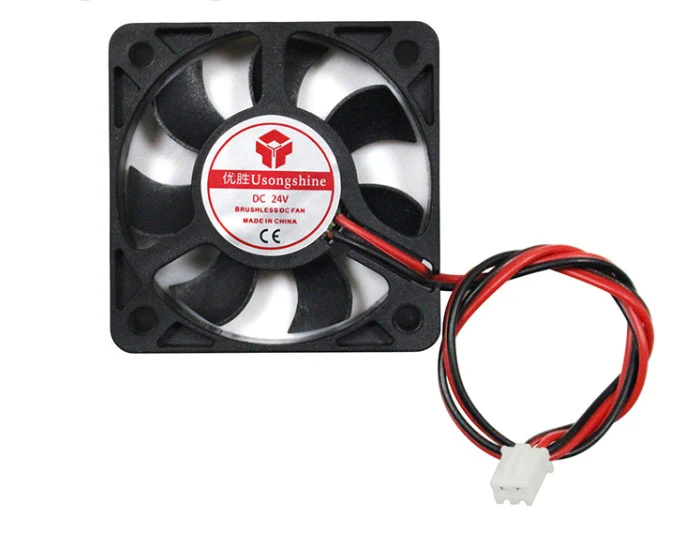

2-핀 냉각 팬은 접지용과 전원 공급용의 두 가지 전원 라인만 있음을 의미합니다. 구조는 간단하지만 기능이 적고 속도를 측정할 수 없습니다. 규제 속도를 높이려면 다른 솔루션을 사용해야 합니다.
3-핀 팬: VC 전압 속도 조절, 유연성 부족

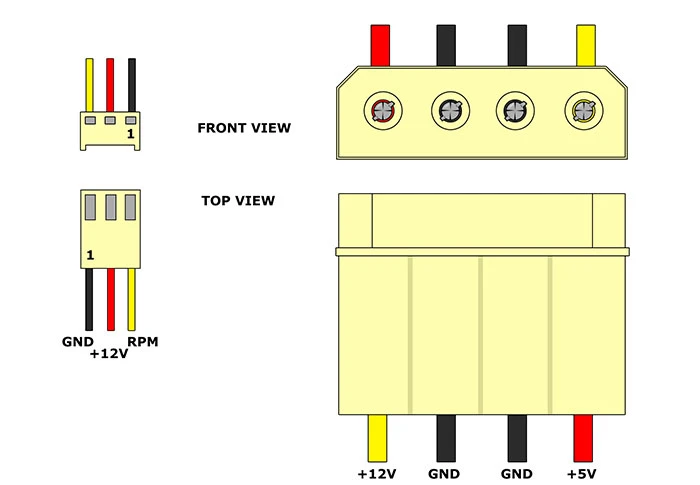

3-핀 팬 인터페이스는 원래 빨간색과 검은색을 기반으로 노란색 선을 추가합니다. 주로 속도 측정을 담당합니다. 이를 통해 마더보드는 팬이 회전하는지 여부와 속도를 감지할 수 있습니다. 그러나 3-핀 팬의 속도 조절은 팬 전압을 조정하여 실현됩니다. 첫째, 속도 조절이 아직 충분히 유연하지 않습니다. 온도 감지는 마더보드에서 나오며 CPU 상태 정보를 실시간으로 반영할 수 없고, 또한 마더보드 BIOS는 다양한 매개변수를 설정해야 하므로 속도 조정 가능 여부는 마더보드가 지원하는지 여부에 따라 다릅니다.
4-핀 팬: 보다 유연하고 지능적인 속도 조절:

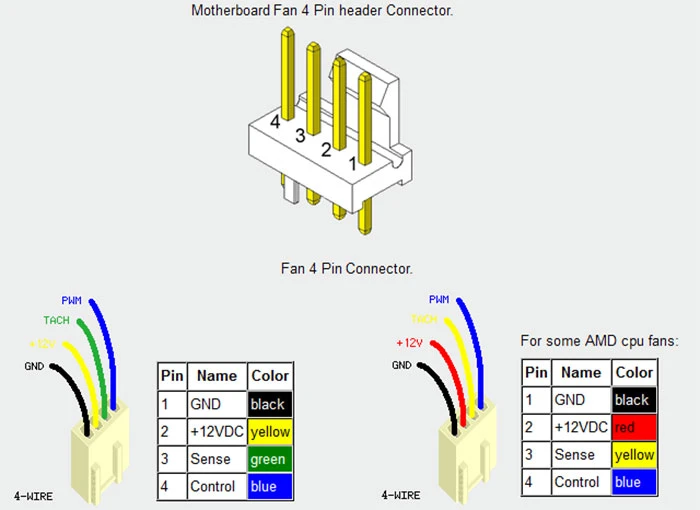

2-핀에서 3-핀까지 팬 속도 조절 문제가 완전히 해결되지 않았습니다. 따라서 LGA775 시대에 Intel의 공동 제조업체는 새로운 PWM 속도 조절 사양을 출시했습니다. 냉각팬은 4핀이 되었고 3-핀을 기준으로 PWM라인(펄스폭변조)이 추가되었습니다. 추가 PWM 라인은 PWM 메커니즘을 사용하여 팬 속도를 조정하는 것이며 팬 전압은 일정하므로 속도를 변경하기 위해 전압을 제어하는 일련의 단점을 피할 수 있습니다.

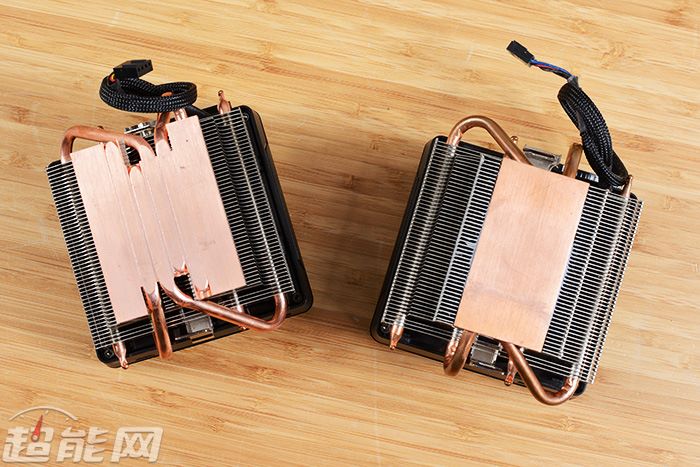

경우에 따라 팬이 4-핀 PWM으로 제어되더라도 마더보드에 연결하면 여전히 지능적으로 속도를 제어할 수 없습니다. 이 문제는 마더보드와 관련이 있을 수 있습니다. 마더보드의 4-핀 인터페이스는 PWM이 아니라 전압으로도 제어되기 때문입니다. 현재 2-핀 팬은 일상적으로 사용하는 경우가 드물며 3-핀 및 4-핀 팬이 더 많습니다. 사용 경험의 관점에서 볼 때 4-PWM 기능이 있는 핀 팬과 마더보드가 우선 선택되며 마더보드와 CPU 라디에이터가 있는 대부분의 팬은 4-PWM입니다.
