증기 챔버 방열판이란 무엇입니까?

증기 약실에 관하여:

     증기 챔버 방열판은 밀폐 된 구리 판으로 구성되며 열이 소스에서 빠르게 분산 될 수 있도록 탈이온화 된 액체와 같은 소량의 유체로 채워집니다. 챔버 내부에는 챔버 벽의 좌굴을 방지하기 위해 내부 지지 구조가 있습니다. 공식적으로히트파이프증기 챔버는 방열판 바닥에서 최고의 열 확산 옵션 중 하나입니다. 일반적으로 고출력 장치에 사용됩니다. 와 결합할 때스탬프 지느러미작은 소스에서 넓은 표면으로 열을 빠르게 확산시킬 수있는 고급 열 관리 장치를 만듭니다.

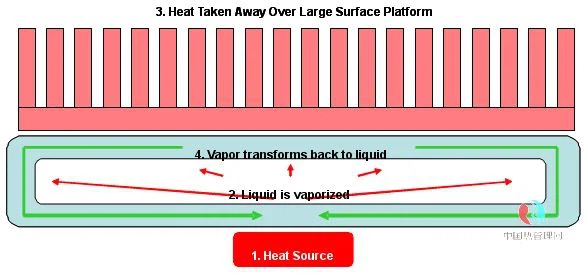

증기 챔버 방열판은 어떻게 작동합니까?

      증기 챔버는 일반적으로 구리로 만들어진 내벽에 미세한 구조의 진공 캐비티입니다. 열원에서 증발 영역으로 열이 전달되면 캐비티의 냉각수는 진공이 낮은 환경에서 가열 된 후 기화되기 시작합니다. 이때 열에너지를 흡수하고 빠르게 팽창한다. 기상 냉각 매체는 전체 캐비티를 빠르게 채웁니다. 기상 작동 매체가 비교적 추운 지역에 접촉하면 응축이 발생합니다. 증발 동안 축적 된 열은 응축 현상에 의해 방출되고, 응축 된 냉각제는 미세 구조 모세관 파이프를 통해 증발 열원으로 돌아갑니다. 이 작업은 캐비티에서 반복됩니다.

증기 챔버 방열판 사용의 발전 :

VC 방열판 구리 및 히트 파이프 기반 솔루션보다 10-30 % 열 성능을 향상시킬 수 있습니다. 미션 크리티컬 응용 분야에서는 온도를 몇 도 낮출 뿐만 아니라 방열판 위에 팬이 필요 없어 시스템의 신뢰성이 향상되고 소음이 제거됩니다.

게다가, t그는 작은 볼륨으로 히트 싱크 모듈을 엔트리 레벨 저전력 소비만큼 얇게 제어 할 수 있습니다. 열전도가 빠르기 때문에 열 축적으로 이어질 가능성이 적습니다. 형상은 제한되지 않으며, 사각형, 원형 등일 수 있으며, 이는 다양한 방열 환경에 적합하다.

마지막으로 그러나 역시 중요한증기 챔버는 내부 챔버 구조로 인해 고체 구리보다 훨씬 가볍습니다. 대부분의 경우 증기 챔버 기반 방열판의 무게는 압출 알루미늄 방열판과 비슷하지만 구리 방열판보다 훨씬 잘 작동합니다.

대량 생산을 위해 어떤 테스트를 진행해야합니까?

    히트 파이프와 마찬가지로 증기 챔버는 매우 신뢰할 수있는 열 장치입니다. 시간이 지남에 따라 기계적 또는 화학적 열화가 없습니다 내구성을 확인하고 다시 확인하기 위해 다음 테스트가 정기적으로 수행됩니다.증기 챔버의 책임 :

• 열 충격 시험

• 가속 수명 테스트

• 동결 해동 테스트

• 버스트 테스트

• 화장품 분해 시험



       성숙한 기술과 히트 파이프의 열 모듈의 저렴한 비용으로 인해 증기 챔버의 현재 시장 경쟁력은 여전히 히트 파이프의 시장 경쟁력보다 열등합니다. 그러나 증기 챔버의 빠른 방열 특성으로 인해 CPU 또는 GPU와 같은 전자 제품의 전력 소비가 80W ~ 100W 이상인 시장을 목표로합니다. 따라서 증기 챔버는 주로 작은 부피 또는 빠른 열 발산이 필요한 전자 제품에 적합한 맞춤형 제품입니다. 현재 서버, 하이 엔드 그래픽 카드 및 기타 제품에 주로 사용됩니다. 앞으로는 하이 엔드 통신 장비 및 고출력 LED 조명의 방열에도 사용할 수 있습니다.
