CPU 쿨러 방열판용 방열재
CPU 방열판의 작동 원리:

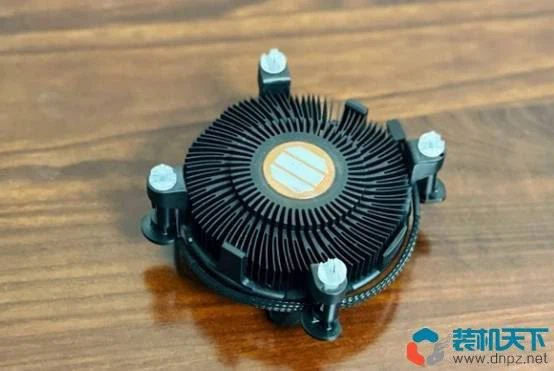

Intel 다운윈드 히트싱크를 예로 들어보겠습니다. 방열판 하단의 노란색 원은 구리로 만들어졌습니다. CPU와 직접 접촉합니다. 금속의 쉬운 열전도 특성을 통해 CPU에서 발생하는 열을 빠르게 제거할 수 있으므로 열이 주변 냉각 핀으로 전달되고 핀이 공기와 넓은 면적으로 접촉할 수 있으며 팬의 도움으로 방열 효과를 얻을 수 있습니다.
구리 및 알루미늄 재료의 특성:

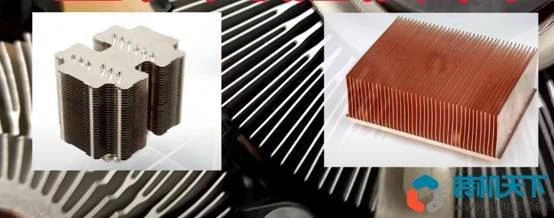

대부분의 방열판은 구리 또는 알루미늄으로 만들어집니다. 구리 또는 알루미늄이 더 낫습니까? 일반적으로 재료의 두 가지 물리적 특성인 열전도율과 비열을 살펴봐야 합니다.
실온에서 구리의 열전도율은 4{2}}1 w/MK입니다. 알루미늄은 237 w/M K입니다. 숫자가 높을수록 열전도율이 좋습니다. 따라서 구리의 열전도 효과는 알루미늄의 거의 두 배입니다. 구리의 비열은 0.385 J/GK입니다. 알루미늄의 비열은 0.897J/g·K이다. 비열이 작을수록 온도가 오르거나 내리기 쉽다. 구리의 비열은 알루미늄의 약 절반이므로 온도가 더 빨리 떨어지고 방열이 더 효율적입니다.
대부분의 라디에이터가 구리와 알루미늄을 혼합하여 사용하는 이유는 무엇입니까?
1. 비열만으로는 방열기의 효과를 판단할 수 없기 때문에 구리와 알루미늄을 혼합한 재료를 사용합니다. 비열은 같은 무게를 전제로 비교해야 합니다. 구리와 알루미늄의 밀도는 완전히 다릅니다. 즉, 같은 무게에서도 부피가 다르기 때문에 방열 면적도 다릅니다.
2. 부피를 고려하여 비열은 열용량으로 대체됩니다. 구리(8.9)의 밀도는 알루미늄(2.7)보다 3배 이상 높기 때문에 비열에 밀도를 곱하여 열용량을 계산해야 합니다. 곱한 후 결과는 구리의 열용량이 3.43 J / GV라는 것입니다. 알루미늄의 열용량은 2.42J/GV입니다. 즉, 같은 부피에서 알루미늄은 냉각이 더 쉽습니다.
3. 구리의 열전도는 알루미늄보다 3배 빠르지만 같은 부피에서 알루미늄의 냉각 효율은 구리보다 1.5배 높습니다. 따라서 그들은 각자의 장점을 최대한 활용합니다. CPU와 접촉하는 베이스로 열전도가 빠른 구리를 사용하여 열을 빠르게 전도합니다. 더 빠르게 냉각되는 알루미늄은 라디에이터 핀으로 사용되어 열을 빠르게 제거합니다.

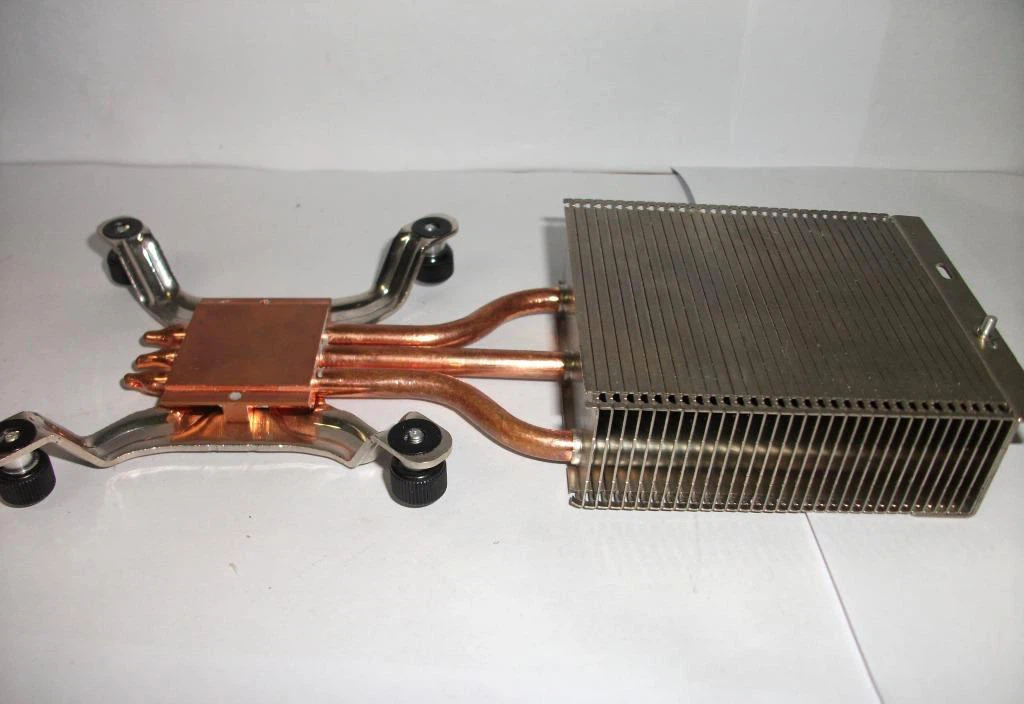

CPU 방열판의 경우 구리와 알루미늄에는 고유한 장점이 있습니다. 구리는 열을 빠르게 전도하고 알루미늄은 빨리 냉각됩니다. 따라서 타워 방열판을 포함하여 우리가 보는 대부분의 방열판 쿨러는 구리 바닥과 알루미늄 핀의 디자인을 채택하여 CPU의 방열 효율을 극대화할 수 있습니다.
