핀 핀 방열판의 열 성능을 향상시키는 방법
최근 몇 년 동안 최첨단 FPGA의 기능은 전례 없는 수준으로 빠르게 발전했습니다. 불행히도 기능의 급속한 발전은 방열에 대한 요구도 증가시켰습니다. 따라서 설계자는 집적 회로에 충분한 냉각 수요를 제공하기 위해 보다 효율적인 방열판을 필요로 합니다.
위의 요구 사항을 충족하기 위해 열 관리 공급업체는 주어진 용량에서 더 강력한 냉각 효과를 제공할 수 있는 다양한 고성능 방열판 설계를 출시했습니다. 뿔 모양의 핀 핀 라디에이터는 최근 몇 년 동안 도입된 보다 중요한 기술 중 하나입니다. 이 라디에이터는 원래 FPGA 냉각용으로 설계되었으며 일부 특성으로 인해 일반 FPGA 환경에 특히 적합합니다.

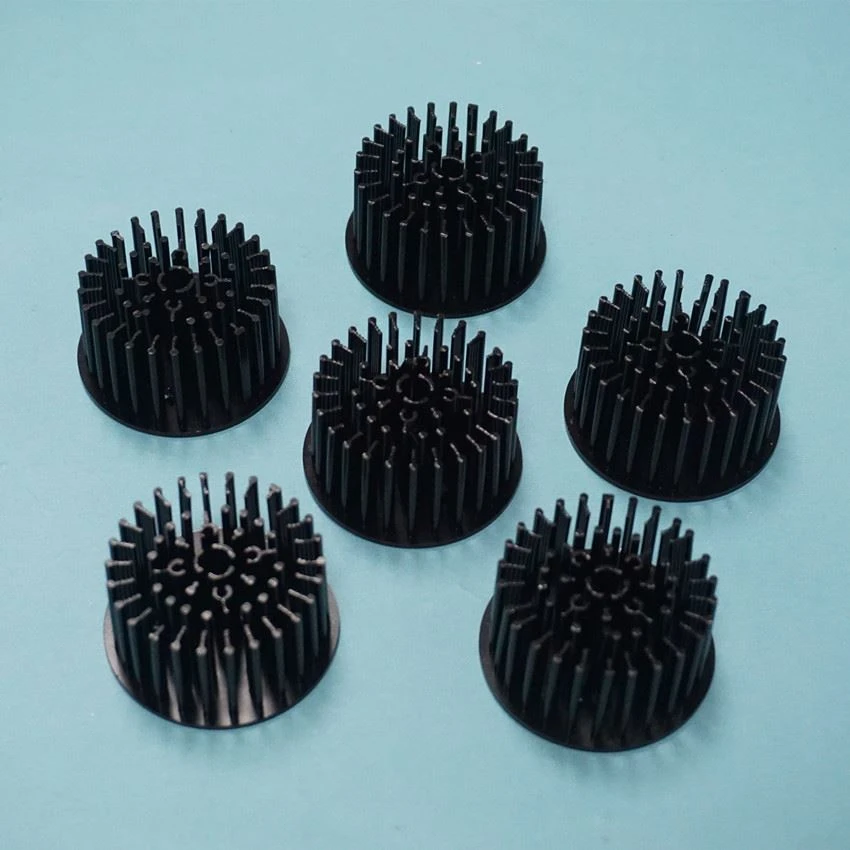

뿔 모양의 핀 핀 방열판에는 일련의 원통형 핀이 제공됩니다. 아래 그림과 같이 이 핀들이 방열판의 핀처럼 바깥쪽으로 배열되어 있습니다. 독특한 물리적 구조로 인해 뿔 모양의 핀 핀 방열판은 중저속 기류 환경에 따라 최적화되어 이 환경에서 전례 없는 냉각 효과를 얻을 수 있습니다.

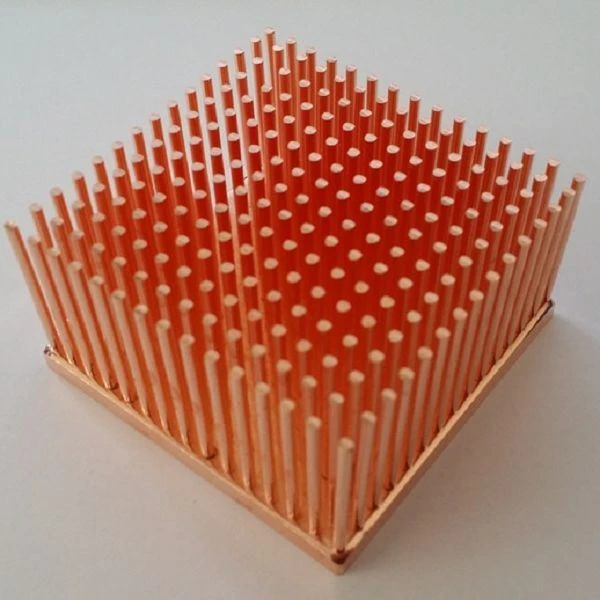

핀 핀 방열판의 낮은 열 저항은 주로 원통형 핀, 핀 어레이의 무지향성 구조 및 넓은 표면적, 베이스 및 핀의 높은 열전도율로 인해 열 성능을 향상시키는 데 도움이 됩니다. 싱크대. 정사각형 또는 직사각형 핀에 비해 원통형 핀은 공기 흐름에 대한 저항이 낮고 핀 어레이의 전방향 구조는 핀 어레이 안팎으로 주변 공기 흐름을 돕습니다.
편리하게.
상당한 냉각 효과를 얻으려면 방열판의 표면적이 충분해야 합니다. 그렇지 않고 표면적이 너무 작으면 방열판이 충분한 열을 방출할 수 없습니다. 그러나 이것은 공기 흐름을 방해하고 열 성능을 감소시킵니다. 이것은 수직 핀 방열판을 설계할 때 열 엔지니어가 직면해야 하는 고유한 모순입니다.
핀을 바깥쪽으로 구부림으로써 혼 핀은 표면적과 핀 밀도 사이의 모순을 효과적으로 극복합니다. 이 방법은 주어진 영역 아래에서 핀 사이의 간격을 크게 늘립니다. 따라서 주변 기류가 핀 어레이로 더 쉽게 들어가고 나갈 수 있습니다. 방열판의 표면은 더 빠른 유속으로 공기에 노출되고 방열은 크게 증가합니다. 이러한 개선은 공기 흐름 속도가 낮을 때 특히 분명합니다. 공기 흐름 속도가 느릴수록 주변 공기가 방열판 핀 어레이로 들어가는 것이 더 어렵기 때문입니다. 따라서 혼핀 방열판은 풍속이 낮은 환경에 가장 적합합니다.
