여러 개의 소형 스피커를 연결하여 하이파이 스피커를 개발하는 방법

& quot;Popular Electronics"에 재미있는 기사가 있습니다. 1961년 1월 -"SweetSixteen" 짐 카일 지음. 그 후 Kyle은 1961년 4월에"SweeterWithATweeter"라는 제목의 두 번째 기사를 발표했습니다. AudioKarma 포럼에서 원본 기사에 대한 토론을 찾을 수 있습니다.

Kyle'#39;s 기사의 기본 아이디어는 하이파이 스피커를 개발하기 위해 하나의 개체로 연결된 일련의 작은 스피커를 사용하는 것입니다. 각 스피커는 소량의 전력만 전달하며 16개의 상호 연결된 스피커 조합을 사용합니다. 이 스피커는 모두 동일한 전압 위상과 스피커 콘의 편향 방향으로 연결되어 있습니다. 그 결과 스피커 시스템은 왜곡 없이 고출력을 전달할 수 있습니다. 또한 스피커를 설치하기 위한 캐비닛을 매우 얕게 만들 수 있어 거실 공간이 협소한 경우 유리할 수 있습니다.

이 기사에서는 몇 가지 제안된 배선 다이어그램이 제공되지만 한 가지 가능성은 무시됩니다(그림 1).

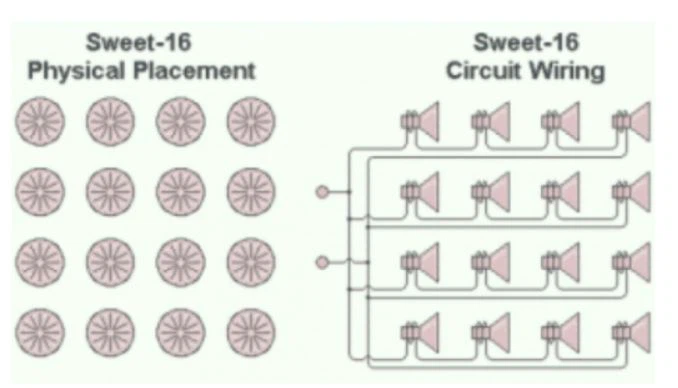

그림 1 16개의 스피커는 두 단자의 합성 임피던스가 단일 스피커 자체의 임피던스와 같도록 상호 연결될 수 있습니다.

예를 들어, 각 스피커가 8Ω의 보이스 코일 임피던스를 나타내는 경우 16개의 스피커로 구성된 합성 스피커도 동일한 8Ω을 나타냅니다.

게다가 왜"sweet16" 데뷔전(debutante, 사회계에 처음 발을 디딘 상류층의 젊은 여성, 특히 늙은 영국인을 지칭함)을 제외하고는 기본 아이디어에서 특히 마법의 숫자입니다. 가능성 너머 연락하다. 3x3 또는 5x5 배열을 만들어 대략 같은 결과를 얻을 수 있다고 생각합니다.

그림 2는 3배 3배 또는 5배 5배의 배열을 만들어도 거의 같은 결과를 얻을 수 있습니다.

각각의 경우 합성 임피던스는 각 스피커 &의 보이스 코일의 개별 임피던스와 동일합니다. 네이밍이나 이름의 선택은 음..'독자들의 몫!
