구리 알루미늄 조합 방열판

현재 가장 일반적으로 사용되는 방열판 재료는 구리 및 알루미늄 합금입니다. 알루미늄 합금은 가공이 쉽고 비용이 저렴하여 가장 많이 사용되는 소재이기도 합니다. 이에 반해 구리는 알루미늄합금보다 열전도율이 우수하지만 방열속도는 알루미늄합금보다 느리다.

구리와 알루미늄의 각각의 단점을 고려하여 일부 방열판은 구리와 알루미늄으로 만들어집니다. 이러한 방열판은 일반적으로 구리 기반을 사용하는 반면 방열판 핀은 여전히 ​​알루미늄 합금을 사용합니다. 구리 기반 외에도 방열판용 구리 기둥과 같은 방법도 있으며 이 역시 동일한 원리입니다. 열 전도성이 높기 때문에 구리 바닥은 CPU 또는 기타 열원에서 방출되는 열을 빠르게 흡수할 수 있습니다. 알루미늄 핀은 복잡한 공정으로 방열에 가장 도움이 되는 모양으로 만들 수 있으며 큰 열 저장 공간과 빠른 방출을 제공합니다.

두 금속의 결합이 어렵고 구리와 알루미늄의 친화력이 약하다. 접착 처리가 좋지 않으면 큰 계면 열 저항이 발생합니다. 일반적인 구리 알루미늄 접합 공정에는 다음이 포함됩니다.

납땜

솔더링은 모재의 녹는점보다 낮은 녹는점을 가진 금속재료를 땜납으로 사용하여 모재의 녹는점보다 낮지만 모재보다 높은 온도에서 액상 땜납으로 모재를 적시는 용접 공정입니다. 땜납의 녹는점, 조인트 갭을 채운 다음 응축되어 견고한 조인트 인터페이스를 형성합니다.

공기 중에서 알루미늄 표면에 매우 안정적인 산화층(Al2O3)이 형성되어 구리 알루미늄 납땜을 더 어렵게 만들고 납땜 공정을 방해하는 가장 큰 요인입니다. 구리와 알루미늄이 원활하게 함께 용접될 수 있도록 제거하거나 화학적으로 제거하고 니켈 또는 쉽게 용접되는 다른 금속 층으로 도금해야 합니다.

나사 잠금:

나사 잠금은 나사를 통해 얇은 구리 시트와 알루미늄 바닥면의 조합입니다. 이것의 주요 목적은 방열판의 순간 열 흡수 능력을 높이고 일부 성숙한 순수 알루미늄 라디에이터의 수명 주기를 연장하는 것입니다. 테스트 후 알루미늄 방열판 바닥과 구리 블록 사이에 고성능 열전도 매체가 사용되는 것으로 나타났습니다. 80kgf의 힘으로 누른 후 나사로 잠근다. 방열 효과는 구리 알루미늄 용접과 동일하며 방열 효율의 기대되는 향상도 달성됩니다.

이 방법은 안정적인 품질, 간단한 프로세스 및 저렴한 비용으로 납땜보다 간단합니다. 그러나 개선용으로만 사용되며 성능 개선은 분명하지 않습니다. 방열 페이스트로 채워져 있지만 구리 시트와 알루미늄 바닥 사이의 불완전한 접촉은 여전히 ​​열 전달의 가장 큰 장애물입니다.

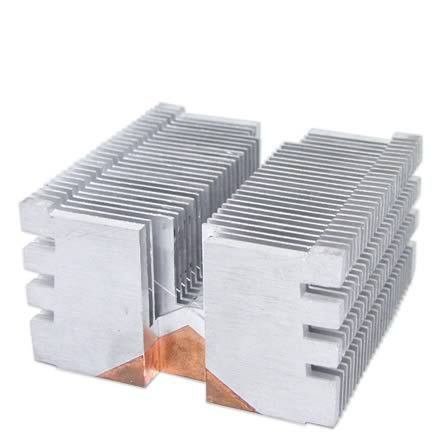

플러그 구리:

구리를 연결하는 두 가지 주요 방법이 있습니다. 하나는 알루미늄 압출 공정으로 제조되는 히트싱크에서 흔히 볼 수 있는 알루미늄 베이스 플레이트에 구리를 매립하는 것이다. 알루미늄 방열판 바닥의 제한된 두께로 인해 내장된 구리의 부피도 제한됩니다. 구리 시트를 추가하는 주요 목적은 방열판의 열전도율을 강화하는 것이며 알루미늄 라디에이터와의 접촉도 매우 제한적입니다. 따라서 대부분의 경우 이 구리 알루미늄 방열판의 효과는 알루미늄 방열판보다 그다지 좋지 않습니다.

다른 하나는 방사형 핀이 있는 알루미늄 라디에이터에 구리 기둥을 삽입하는 것입니다. 그러나 우리는 구리 기둥과 둥근 구멍의 직경 크기와 표면 거칠기의 품질 관리에 주의를 기울여야 하며 이는 방열 효과에 일정한 영향을 미칠 것입니다.

주름진 핀:

크림프 핀 기술은 전통적인 구리 알루미늄 조합 기술을 향상시킵니다. 먼저 구리 베이스에 홈을 가공한 다음 알루미늄 시트를 삽입합니다. 60톤 이상을 사용하여 알루미늄 시트를 구리 베이스에 결합압력. 알루미늄과 구리 사이에는 매체가 없습니다. 미시적인 관점에서 볼 때 알루미늄과 구리의 원자는 어느 정도 서로 연결되어 기존의 구리 알루미늄 조합으로 인한 인터페이스 열 저항의 단점을 완전히 피하고 제품의 열 전달 능력을 크게 향상시킵니다. ,

우리는 또한 다양한 방열 요구를 충족시키기 위해 구리 인서트 알루미늄 베이스, 구리 인서트 구리 베이스 및 기타 공정 제품을 생산할 수 있습니다. 이 기술은 일부 구리 알루미늄 본딩 기술의 서비스 수명을 완전히 연장합니다.

다른 구리 알루미늄 접합 방법도 있지만 주요 공정은 구리와 알루미늄 사이의 열 접촉면 접합 품질을 보장하는 것입니다. 그렇지 않으면 방열 효과가 모든 알루미늄 합금 방열판만큼 좋지 않습니다. 새로운 프로세스는 지속적인 검증과 개선이 필요하며 마침내 기대한 효과를 얻을 수 있습니다. 구리 알루미늄 결합 방열판을 선택할 때 외관뿐만 아니라 실제 비교에 중점을 두어야 합니다. 그러면 고품질 구리 알루미늄 결합 방열판을 구입할 수 있습니다.
