레이더 송신기 열 설계

레이더 송신기 열 설계의 기본 원리:

열 설계의 기본 작업 중 하나는 열원에서 최종 방열 환경으로 열을 신속하게 전달하기 위해 낮은 열 저항 채널을 제공할 수 있는 전자 장비의 요구에 적합한 냉각 시스템을 설계해야 한다는 것입니다. 기업 전자 장비의 신뢰성 요구 사항을 충족합니다.

레이더 송신기의 신뢰성을 보장하기 위해 열 설계는 항상 전체 설계 프로세스에서 중요한 단계입니다. 열 설계 중에 레이더 송신기는 실제 레이더와 결합되어야 합니다.다음과 같은 측면에서 송신기 자체:

1. 냉각 시스템은 좋은 냉각 기능이 있어야 합니다. 환경의 전자 부품(특히 고온)이 미리 결정된 정상 작동 레이더 송신기에서 설계될 수 있도록 설계된 열 제어;

2. 냉각 제어 시스템은 높은 신뢰성이 필요합니다. 지정된 서비스 수명 내에서 냉각 시스템의 신뢰성 지수는 냉각 시스템에 할당된 레이더 시스템의 신뢰성 지수 요구 사항보다 크거나 같아야 합니다.

3. 냉각 시스템은 환경 적응력이 좋아야 합니다. 냉각 시스템의 냉각 용량은 엔지니어링 변경 및 장기간 사용 후 재 및 먼지로 인한 유체 저항 증가로 인한 방열 용량 감소에 적응하기 위해 설계에 일정한 여유가 있어야 합니다.

4. 냉각 시스템의 개발은 유지 보수성이 우수하고 작동, 유지 보수 및 관리가 편리합니다.

5. 냉각 시스템에는 우수한 안전 설계가 있어야 합니다. 전기 안전 설계를 강화하고 회전 부품에 사용되는 냉각 매체는 작업자에게 위험하지 않아야 합니다.

6. 설계된 냉각 제어 시스템에는 우수한 비용 성능이 필요합니다. 초기 투자, 일일 운영 및 장기 유지 보수 비용을 포함합니다.

레이더 송신기의 열 설계:

냉각 시스템의 개발 및 설계 과정에서 레이더 송신기의 열 설계 시뮬레이션, 위상 배열 레이더 어레이의 공기 냉각 시스템, 액체 냉각 시스템 등

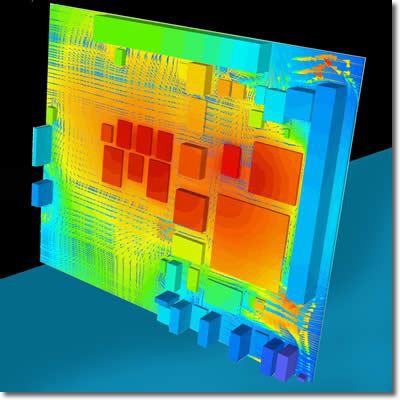

열 설계 소프트웨어 시뮬레이션과 열 성능 테스트는 설계 프로세스에서 두 가지 강력한 설계 수단입니다. 초기 설계 및 개발 프로세스에서 소프트웨어 구성요소 시뮬레이션, 즉 전체 냉각 시스템에서 캐비닛 온도 및 유동장의 유사한 조건을 시뮬레이션하여 액체가 냉각판을 통해 흐르고 냉각 형태의 최적화가 열 시뮬레이션을 위해 선택됩니다. , 수냉식 판의 가공을 위탁하여 시험하고 있습니다. 그 후, 전체 장치에서 열 시뮬레이션을 다시 수행할 수 있으며 온도 분포는 장비의 실제 요구 사항을 충족하는지 여부를 확인합니다.
