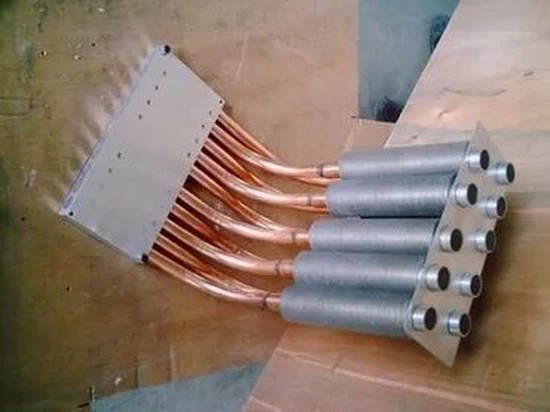

히트파이프 열교환기 냉각 기술 적용

히트파이프 열교환기 시스템 도입:

히트파이프는 유효 열전도율이 높은 2상 열 전달 장비입니다. 히트 파이프는 열 교환을 위해 금속판에 내장되거나 유체 열 전달을 위해 히트 싱크와 조립될 수 있습니다. 높은 열전도 용량으로 인해 히트파이프가 있는 열교환기는 높은 열 유속을 처리하는 기존 열교환기보다 훨씬 작습니다. 열회수 장비에 사용되는 히트파이프 열교환기는 현열을 회수하도록 설계되었습니다. 기존 방식에 비해 히트파이프 열교환기를 사용하면 시스템에 추가 전력을 투입하지 않고도 상당한 거리에 걸쳐 작은 단면을 통해 많은 양의 열을 전달할 수 있다는 장점이 있습니다(구동에 사용되는 팬 제외). 공기 흐름), 디자인이 간단하고 제작이 쉽습니다.

히트파이프 열교환기 매개변수의 영향:

1. 히트 파이프 직경: 다른 매개변수가 변경되지 않은 경우 히트 파이프 직경이 증가함에 따라 열 교환 면적이 증가하므로 그에 따라 열 교환도 증가합니다. 특정 파이프 직경 범위 내에서 열교환의 증가는 파이프 직경의 변화에 ​​따라 대략 선형입니다. 파이프 직경이 어느 정도 증가하면 열교환의 변화율과 효과가 점차 감소합니다. 즉, 열교환에 대한 영향이 작아집니다.

2. 핀 간격: 히트 파이프 열 교환기에 핀을 추가하는 것은 열 교환을 향상시키는 강력한 수단입니다. 핀 간격이 점진적으로 증가함에 따라 단위 길이당 핀 수가 감소하고 추가 확장 면적이 감소하므로 열 교환이 감소합니다.

3.핀 높이: 히트파이프 열교환기의 열 교환은 핀 높이가 증가함에 따라 명백히 증가하며, 핀 높이가 계속 증가하면 열 교환 증가가 갑자기 감소합니다. 열 교환을 향상시키는 핀 높이의 능력은 제한되어 있으며, 한도를 초과하면 열 전달 효과에 영향을 미칩니다.

기존 핀 열교환기와 비교하여 히트파이프 열교환기는 열교환 효율이 더 높습니다. 히트파이프 열교환기의 공정 요구 사항은 기존 열교환기보다 더 정교하고 초기 단계에 더 많은 투자가 이루어졌지만 그 뒤에 숨은 에너지 절약 이점은 더욱 상당합니다. 기존 열교환기와 비교하여 히트파이프 열교환기는 열 성능과 열교환 효율이 더 좋습니다.
