서버와 네트워크가 열을 발산하는 방법
네트워크 스위치
과학 기술의 급속한 발전으로 우리 사회는 정보화 시대에 진입했습니다. 이 사회에서 인터넷은 사람들의 삶에서 없어서는 안될 부분이 되었습니다. 정보화 시대의 급속한 발전과 클라우드 서비스의 점진적인 대중화로 인해 클라우드 서비스의 대중화로 인해 각계각층의 데이터 저장량이 급격히 증가하고 있습니다. 서버의 대용량 확장은 또한 스위치에 대한 더 많은 수요를 가져옵니다. 나는 모든 사람이 라우터를 알고 있다고 생각하지만 대부분의 사람들은 일반적으로 네트워크 스위치와 관련하여 그것이 무엇인지 모릅니다. 우리 네트워크에 무엇을 할 수 있습니까?
네트워크 스위치는 서버와 네트워크 장비를 연결하여 데이터 센터를 구성하는 중요한 구성 요소입니다. 그러나 클라우드 서비스의 대중화로 인한 네트워크 장비의 고밀도화로 인해 연결된 기기의 급증은 스위치에 대한 부하를 더욱 가중시키고 있다. 새로운 스위치는 성능 향상과 전력 소비 감소의 균형 문제에 직면해 있습니다.
산업용 스위치는 MAC 스위치 모듈, PHY 인터페이스 칩, 주 제어 칩, 메모리 및 기타 장치를 통합합니다. 과도하게 높은 온도는 산업용 스위치에 치명적인 영향을 미치기 때문에 이러한 제품을 설계할 때 장비 부품 외에도 넓은 온도 범위의 산업용 부품을 선택하려면 장비의 열 설계에 더 많은 주의를 기울여야 합니다. 산업 등급 스위치의 신뢰성 애플리케이션 요구 사항을 충족하기 위해 대부분의 전체 기계는 팬이 없는 방열 설계를 채택합니다. 비교적 많은 양의 열이 있는 칩의 경우 열 전도성 실리콘 개스킷과 열 전도성 상 변화 재료를 사용하여 접촉 표면 사이의 간격을 채우고 칩 표면에서 쉘까지 열 전도 채널을 형성하여 다음을 보장할 수 있습니다. 칩은 안전한 온도 범위에서 작동하고 스위치는 고온 환경에서 다운, 안정적이고 안전하게 작동합니다. 스위치의 방열 구조는 스위치 쉘과 회로 기판을 포함합니다. 회로 기판에는 상부 열 패드가 제공되고, 금속 방열판은 열 패드에 제공되고, 열 패드는 회로 기판 아래에 제공됩니다. 열 패드는 스위치의 셸에 연결됩니다. 내부 표면이 부착되어 있습니다. 열 패드는 열 패드가 스위치 쉘의 내부 표면에 밀접하게 부착되도록 효과적으로 보장할 수 있는 특정 탄성 물체입니다. 회로기판에서 발생된 열의 일부는 상부 써멀 패드를 통해 금속 방열판으로 전달된 후 스위치 내부로 확산되며, 스위치 쉘을 통해 공기 중으로 확산되고 일부 열은 하단 열 패드를 통해 쉘을 전환한 다음 공기 중으로 확산합니다. 이 솔루션은 냉각 팬 설치로 인한 볼륨 증가를 효과적으로 방지할 수 있는 소형 스위치에 특히 적합합니다. 비용 증가 및 손쉬운 손상과 같은 문제.
열전도성 실리콘 가스켓은 주로 마더보드와 하우징 사이의 열 전도 및 방열에 사용됩니다. 열 실리카겔 개스킷을 선택하는 주요 목적은 열원 표면과 방열판 접촉면 사이의 접촉 열 저항을 줄이는 것입니다. 열 실리카 열원과 라디에이터 사이의 접촉면이 더 좋고 완전히 접촉되어 실제 대면 접촉이 이루어지며 온도 응답은 가능한 가장 작은 온도 차이에 도달할 수 있습니다. 열전도성 실리콘 시트는 단열 특성뿐만 아니라 충격 흡수 및 흡음 효과가 있습니다.

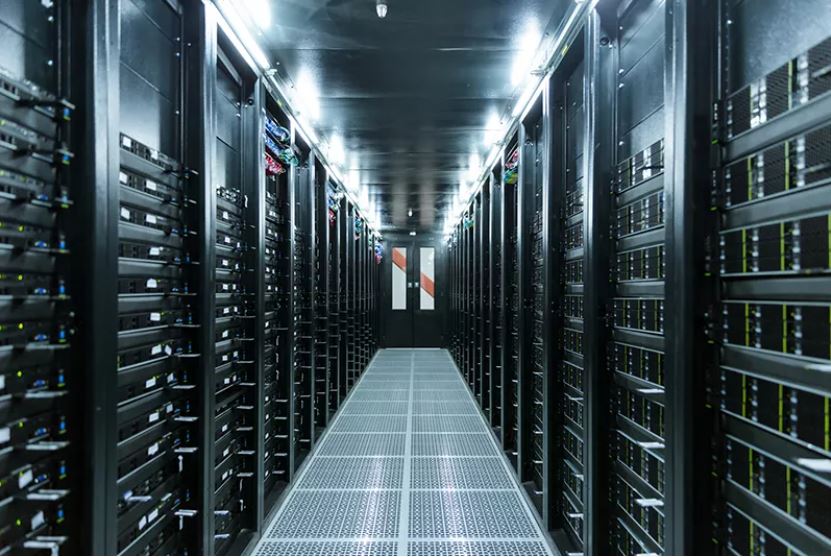

컴퓨터 서버
사람들은 일상 업무와 생활에서 종종 네트워크 기술을 사용합니다. 현재 사회는 통신망 없이는 할 수 없다고 할 수 있습니다. 고대에는 남과 북의 연결이 문자로만 가능했습니다. 거리가 멀다면 도착하는 데 몇 개월이 걸릴 수 있습니다. , 그리고 이제 사람들은 거리와 시간을 무시하고 인터넷을 통해 서로 연결됩니다. 네트워크의 노드로서 네트워크 데이터의 80%를 저장하고 처리하는 컴퓨터 서버는 24시간 연중무휴로 작동해야 합니다.
컴퓨터 서버의 구성은 기본적으로 프로세서, 하드 디스크, 메모리, 시스템 버스 등을 포함한 마이크로컴퓨터의 구성과 유사하며 특정 네트워크 응용 프로그램을 위해 특별히 고안되었습니다. 따라서 컴퓨터 서버와 마이크로컴퓨터는 처리 용량, 안정성, 신뢰성, 보안성 면에서 확장성 및 관리 용이성 면에서 큰 차이가 있습니다.
컴퓨터 서버는 일종의 고성능 컴퓨터입니다. 가정과 기업의 마이크로컴퓨터와 같은 네트워크 단말 장비는 정보를 얻고 외부 세계와 통신하고 오락을 위해 온라인에 접속해야 합니다. 이러한 장치를 선도합니다. 장기적이고 효율적인 컴퓨터 서버는 기업의 필수품입니다. 컴퓨터 서버에 영향을 미치는 요인은 여러 가지가 있으며 열 방출이 주요 요인 중 하나입니다. 컴퓨터 서버는 고성능 컴퓨터이며 전력 소모가 많은 기계이기도 합니다. 그들은 많은 열을 방출합니다. 일부 대기업은 컴퓨터 서버를 설치합니다. 에어컨이 완비된 전용 기계실입니다. 컴퓨터 서버 장비의 가열은 주로 전기 에너지를 목표 에너지로 변환할 때 완전히 변환할 수 없기 때문에 일상 생활에 널리 퍼져 있는 현상입니다.
대부분의 에너지는 열의 형태로 손실되어 기계 및 장비 작동 시 열이 발생합니다. 공기는 열전도율이 낮고 공기를 통과할 때 열 전달 효율이 감소하여 열 발산이 잘 되지 않습니다.
열전도성 재료는 낮은 열 전달 효율 문제를 해결하기 위해 사용됩니다. 열전도성 실리콘 시트, 열전도성 실리콘 그리스, 열전도성 젤, 열전도성 양면 접착제, 열전도성 접착제, 열전도성 실리콘 천 등과 같은 많은 종류의 열전도성 재료가 있습니다. 모든 종류의 열전도성 재료에는 그들의 특성과 전문 분야. 다양한 차이점이 있지만 그 목적은 열전달 효율을 높이는 것입니다.
컴퓨터 서버의 내부 구조에는 열원과 라디에이터 사이에 틈이 있습니다. 매끄럽고 평평한 2면이라고 해도 여전히 약간의 구덩이가 있고 2개를 붙일 때 틈이 있습니다. 틈에 공기가 많이 있습니다. 따라서 열 전달 효율이 감소하고 열전도성 재료가 둘 사이의 간격을 채우고 크고 작은 구덩이를 채우고 접촉 열 저항을 줄여 열원과 라디에이터가 밀접하게 접촉 할 수 있도록합니다. , 따라서 장비가 오랫동안 안정적으로 작동하도록 하기 위해 방열 효과를 향상시킵니다.
